先導活塞式電磁閥
更新：2022/7/8 14:20:46??????點擊：
- 品牌：???工開閥門
- 型號：???LD75
產品介紹
LD75系列 先導活塞式電磁閥技術參數：
|
介質溫度：C1：-10℃～60℃,C2：-20℃～90/200℃ |
|
工作壓力：0.3～16bar |
|
運作方式：先導活塞式 |
|
工作型式：常閉型、常開型、防爆型 |
|
閥體材質：鑄鋼WCB |
|
密封材質：PTFE、紫銅 |
LD75系列 先導活塞式電磁閥零部件材料表：
|
代號 |
功能選項 |
功能說明 |
線圈參數：AC220V 380V 110V, DC24V 12V |
|
|
NO |
常閉型 |
通電閥開，斷電閥關 |
防護等級：IP54（普通線圈） IP65(防爆線圈) H級 |
|
|
K |
常開型 |
通電閥關，斷電閥開 |
額定功率： |
DN20～32mm，30W/40W |
|
E |
防爆型 |
防爆等級：ExdII BT4 |
DN40～150mm， 30W, DN200～350mm，50w |
|

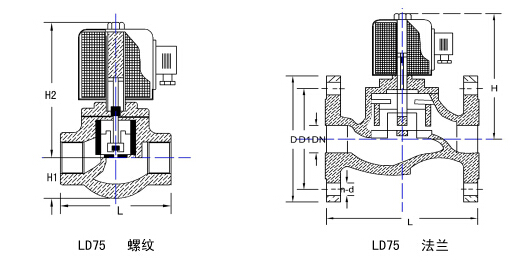

LD75系列 先導活塞式電磁閥結構：（圖）
LD75系列 先導活塞式電磁閥外觀尺寸：
|
規格參數表(螺紋連接) |
|||||||
|
型號 |
接口G |
通徑mm |
Cv值 |
L |
H |
工作壓力 |
|
|
常閉型 |
常開型 |
||||||
|
LD7520 |
3/4 |
20 |
5.4 |
92 |
148 |
0.3～16 |
0.3～10 |
|
LD7525 |
1 |
25 |
8.5 |
110 |
148 |
0.3～16 |
0.3～10 |
|
LD7532 |
1 1/4 |
32 |
14 |
120 |
182 |
0.3～16 |
0.3～10 |
|
LD7540 |
1 1/2 |
40 |
18 |
140 |
182 |
0.3～16 |
0.3～10 |
|
LD7550 |
2 |
50 |
28 |
162 |
192 |
0.3～16 |
0.3～10 |
|
|
|
|
|
|
|
|
|
|
|
|
規格參數表(法蘭連接) |
|||||||||
|
型號 |
通徑mm |
Cv值 |
L |
H |
D |
D1 |
n-Φd |
工作壓力 |
|
|
常閉型 |
常開型 |
||||||||
|
LD7520F |
20 |
5.4 |
150 |
180 |
105 |
75 |
4-Φ14 |
0.3～16 |
0.3-10 |
|
LD7525F |
25 |
8.5 |
160 |
195 |
115 |
85 |
4-Φ14 |
0.3～16 |
0.3-10 |
|
LD7532F |
32 |
14 |
180 |
205 |
140 |
100 |
4-Φ18 |
0.3～16 |
0.3-10 |
|
LD7540F |
40 |
18 |
200 |
220 |
150 |
110 |
4-Φ18 |
0.3～16 |
0.3-10 |
|
LD7550F |
50 |
28 |
230 |
235 |
165 |
125 |
4-Φ18 |
0.3～16 |
0.3-10 |
|
LD7565F |
65 |
42 |
290 |
250 |
185 |
145 |
4-Φ18 |
1～16 |
1-10 |
|
LD7580F |
80 |
65 |
310 |
260 |
200 |
160 |
8-Φ18 |
1～16 |
1-10 |
|
LD75100F |
100 |
100 |
350 |
290 |
220 |
180 |
8-Φ18 |
1～16 |
1-10 |
|
LD75125F |
125 |
180 |
400 |
365 |
250 |
210 |
8-Φ18 |
1～16 |
1-10 |
|
LD75150F |
150 |
250 |
480 |
400 |
285 |
240 |
8-Φ22 |
1～16 |
1-10 |
|
LD75200F |
200 |
420 |
600 |
456 |
340 |
295 |
12-Φ22 |
1.5～16 |
1.5-10 |
|
LD75250F |
250 |
660 |
730 |
434 |
405 |
355 |
12-Φ26 |
1.5～16 |
1.5-10 |
|
LD75300F |
300 |
890 |
850 |
490 |
460 |
410 |
12-Φ26 |
2～16 |
2-10 |
|
LD75350F |
350 |
1060 |
|
|
|
|
|
2～16 |
2-10 |
LD75系列 先導活塞式電磁閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
