產品介紹
F743X液動扇形眼鏡閥
主要由左閥體、右閥體、絲桿、閘板、密封圈、杠桿、液壓油缸等零件組成，并由底座、支撐柱構成一個剛性結構體。閥門中設有夾緊、松開汽缸和翻板汽缸，夾緊、松開汽缸通過杠桿和絲桿螺旋驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閘板完成開關動作。橡膠密封圈鑲鉗在閘板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。液動盲板閥可以單臺遠距離控制，亦可多臺聯網遠距離控制，非正常情況下還可以利用閥門本身裝置手動操作。
F743X液動扇形眼鏡閥性能：
|
公稱壓力MPa |
0.25 |
0.15 |
0.10 |
0.05 |
|
密封試驗壓力MPa |
0.275 |
0.165 |
0.11 |
0.055 |
|
強度試驗壓力MPa |
0.40 |
0.225 |
0.15 |
0.075 |
|
驅動源 |
壓縮空氣0.4-0.6MPa 油壓壓力6.3MPa 3相380V50HZ |
|||
|
適用溫度℃ |
丁腈橡膠 |
硅橡膠 |
氟橡膠 |
|
|
-20-100 |
-20-200 |
-20-300 |
||
|
適用介質 |
煤氣等有毒、有害、易燃氣體 |
|||
|
啟閉時間S |
≤60 |
|||
F743X液動扇形眼鏡閥零部件材料表：
|
零件名稱 |
閥體 |
閥板 |
絲桿 |
螺母 |
球墨 |
伸縮器 |
|
材料 |
碳鋼 |
碳鋼 |
合金鋼 |
錳銅合金 |
鋼鐵 |
不銹鋼 |

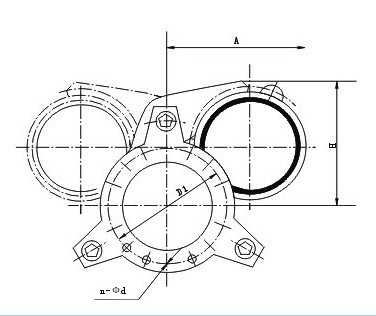

F743X液動扇形眼鏡閥：（圖）
F743X液動扇形眼鏡閥外觀尺寸：
|
DN |
D |
D1 |
b |
n-φd |
L |
|
300 |
440 |
395 |
22 |
12-φ22 |
450 |
|
350 |
490 |
445 |
22 |
12-φ22 |
450 |
|
400 |
540 |
495 |
22 |
16-φ22 |
450 |
|
450 |
595 |
550 |
24 |
16-φ22 |
500 |
|
500 |
645 |
600 |
24 |
16-φ22 |
500 |
|
600 |
755 |
705 |
24 |
20-φ26 |
600 |
|
700 |
860 |
810 |
26 |
24-φ26 |
600 |
|
800 |
975 |
920 |
26 |
24-φ30 |
800 |
|
900 |
1075 |
1020 |
28 |
24-φ30 |
800 |
|
1000 |
1175 |
1120 |
30 |
28-φ30 |
800 |
F743X液動扇形眼鏡閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境]要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
