調節蝶 自動調節蝶
更新：2022/9/29 14:13:24??????點擊：
- 品牌：???工開閥門
- 型號：???QDZ941W
產品介紹
QDZ941W 自動調節蝶
是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業 蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。
QDZ941W 自動調節蝶特點：
1、啟閉方便迅速、省力、流體阻力小，可以經常操作。
2、結構簡單，體積小，重量輕。
3、可以運送泥漿，在管道口積存液體較少。
4、低壓下，可以實現良好的密封。
QDZ941W 自動調節蝶性能：
|
公稱通徑 |
DN200～ DN2000 |
|
工作壓力(MPa) |
0.15～0.50 |
|
適用溫度(℃ ) |
≤ 300 |
|
適用介質 |
空氣、煤氣、煙氣 |
QDZ941W 自動調節蝶零部件材料表：
|
零件名稱 |
閥體 |
閥板 |
閥軸 |
|
材料 |
碳鋼 |
碳鋼 |
碳鋼、不銹鋼 |

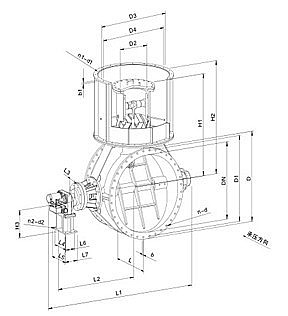

QDZ941W 自動調節蝶：（圖）
QDZ941W 自動調節蝶外觀尺寸：
|
DN |
L |
D |
b |
n-d |
H1 |
L1 |
參考重量 (kg) |
|
200 |
152 |
320 |
16 |
8-17.5 |
517 |
618 |
80 |
|
300 |
170 |
440 |
12-22 |
600 |
730 |
105 |
|
|
350 |
490 |
645 |
810 |
115 |
|||
|
400 |
190 |
540 |
16-22 |
745 |
820 |
135 |
|
|
450 |
595 |
860 |
1000 |
360 |
|||
|
500 |
645 |
20 |
20-22 |
845 |
1085 |
247 |
|
|
600 |
210 |
755 |
20-26 |
920 |
1175 |
218 |
|
|
700 |
860 |
24-26 |
965 |
1230 |
322 |
||
|
800 |
975 |
24-30 |
920 |
1500 |
358 |
||
|
900 |
250 |
1075 |
1130 |
1615 |
580 |
||
|
1000 |
1175 |
28-30 |
1735 |
750 |
|||
|
1100 |
1275 |
32-30 |
1230 |
1835 |
872 |
||
|
1200 |
1375 |
1435 |
1940 |
950 |
|||
|
1300 |
300 |
1475 |
36-30 |
2030 |
1080 |
||
|
1400 |
1575 |
2120 |
1113 |
||||
|
1500 |
1675 |
24 |
40-30 |
2230 |
1264 |
||
|
1600 |
1790 |
1700 |
2350 |
1421 |
|||
|
1700 |
1890 |
2480 |
1603 |
||||
|
1800 |
1990 |
2600 |
1780 |
||||
|
1900 |
2090 |
48-30 |
2790 |
1980 |
|||
|
2000 |
2190 |
2830 |
2200 |
QDZ941W 自動調節蝶維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境]要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
