電動法蘭式硬密封蝶閥
更新：2022/7/12 10:23:01??????點擊：
- 品牌：???工開閥門
- 型號：???LDBUCH
產品介紹
LDBUCH系列 電動法蘭式硬密封蝶閥制造標準：
|
法蘭標準 GB9113、GB9113、GB9115 |
|
檢測與試驗 GB/T13927-1992\B/T9092-1999 |
|
設計標準 JB-T8527-1997 |
LDBUCH系列 電動法蘭式硬密封蝶閥技術參數：
|
電源電壓 AC220V、AC380V（其它特制） |
|
環境溫度 -30℃～+70℃ |
|
防護等級 IP67 |
LDBUCH系列 電動法蘭式硬密封蝶閥零部件材料表：
|
公稱通徑 50-600mm |
|
|
公稱壓力 PN16、PN25、PN40 |
|
|
連接方式 法蘭連接 |
|
|
閥體材質 WCB、SS304、SS316、SS316L |
|
|
碟板材質 WCB、SS304、SS316、SS316L |
|
|
密封材料 Y（多層或混合硬密封）、S（不銹鋼 |
|
|
金屬密封） |
|
|
工作溫度 |
C7：-30℃～350℃ |
|
C8：-40℃～400℃ |
|
|
C9：-40℃～450℃ |
|
LDBUCH系列 電動法蘭式硬密封蝶閥結構：（圖）

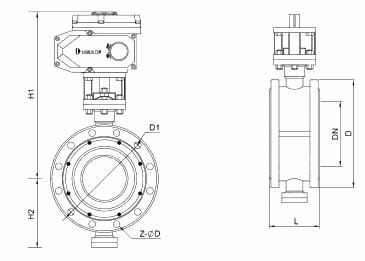

LDBUCH系列 電動法蘭式硬密封蝶閥外觀尺寸：
|
GB閥體尺寸配LDE電動執行器 |
||||||||
|
規格型號 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-電動頭 |
|
LDBUCH50 |
50 |
108 |
155 |
125 |
412 |
70 |
4-Ф16 |
LDE-010 |
|
LDBUCH65 |
65 |
112 |
175 |
145 |
425 |
76 |
4-Ф16 |
LDE-010 |
|
LDBUCH80 |
80 |
114 |
190 |
160 |
437 |
89 |
8-Ф16 |
LDE-010 |
|
LDBUCH100 |
100 |
127 |
214 |
18 |
452 |
104 |
8-Ф16 |
LDE-010 |
|
LDBUCH125 |
125 |
140 |
252 |
210 |
504 |
120 |
8-Ф16 |
LDE-015 |
|
LDBUCH150 |
150 |
140 |
282 |
240 |
521 |
132 |
8-Ф16 |
LDE-020 |
|
LDBUCH200 |
200 |
152 |
337 |
295 |
607 |
167 |
8-Ф16 |
LDE-040 |
|
LDBUCH250 |
250 |
165 |
405 |
350/355 |
686 |
202 |
12-Ф20 |
LDE-060 |
|
LDBUCH300 |
300 |
178 |
460 |
440/410 |
714 |
239 |
12-Ф20 |
LDE-120 |
|
LDBUCH350 |
350 |
190 |
524 |
460/470 |
749 |
265 |
16-Ф20 |
LDE-120 |
|
LDBUCH400 |
400 |
216 |
585 |
515/525 |
781 |
297 |
16-Ф24 |
LDE-200 |
|
|
||||||||
|
GB閥體尺寸配LDX電動執行器 |
||||||||
|
規格型號 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-電動頭 |
|
LDBUCH50 |
50 |
108 |
155 |
125 |
302 |
70 |
4-Ф16 |
LDX-005 |
|
LDBUCH65 |
65 |
112 |
175 |
145 |
315 |
76 |
4-Ф16 |
LDX-005 |
|
LDBUCH80 |
80 |
114 |
190 |
160 |
327 |
89 |
8-Ф16 |
LDX-010 |
|
LDBUCH100 |
100 |
127 |
214 |
18 |
342 |
104 |
8-Ф16 |
LDX-010 |
|
LDBUCH125 |
125 |
140 |
252 |
210 |
348 |
120 |
8-Ф16 |
LDX-016 |
|
LDBUCH150 |
150 |
140 |
282 |
240 |
415 |
132 |
8-Ф16 |
LDX-020 |
|
LDBUCH200 |
200 |
152 |
337 |
295 |
482 |
167 |
8-Ф16 |
LDX-040 |
|
LDBUCH250 |
250 |
165 |
405 |
350/355 |
560 |
202 |
12-Ф20 |
LDX-060 |
|
LDBUCH300 |
300 |
178 |
460 |
440/410 |
721 |
239 |
12-Ф20 |
LDX-100 |
|
LDBUCH350 |
350 |
190 |
524 |
460/470 |
756 |
265 |
16-Ф20 |
LDX-160 |
|
LDBUCH400 |
400 |
216 |
585 |
515/525 |
788 |
297 |
16-Ф24 |
LDX-200 |
LDBUCH系列 電動法蘭式硬密封蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
