手動法蘭硬密封蝶閥
更新：2022/7/18 15:09:40??????點擊：
- 品牌：???工開閥門
- 型號：???D43H-16
產品介紹
D43H-16手動法蘭硬密封蝶閥特點：
1.蝶閥結構簡單/緊湊/重量輕/易于安裝和拆卸/維修方便/
2.本蝶閥采用不銹鋼U型密封圈,具有一定的彈性無論在高溫,低溫的情況下,它與蝶板均具有優良的密封性;
3.本蝶閥的三維偏心距,經過嚴格的計算,多層次復合密封型密封圈與蝶板幾乎無磨擦,使用壽命長,并具有越關越緊的功能;
4.蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長;
5.本蝶閥結構獨特,開關僅需轉動閥桿90°即可完成.操作靈活/方便/省力/不受介質壓力的高低影響,密封性能可靠
D43H-16手動法蘭硬密封蝶閥性能：
|
公稱通徑 |
DNmm |
50-150 |
||
|
公稱壓力 |
PNMPa |
1.0 |
1.6 |
2.5 |
|
試驗壓力PsMPa |
強度試驗 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
1.1 |
1.76 |
2.75 |
|
|
氣密封試驗 |
0.5-0.7MPa |
|||
|
適用介質 |
水、油品、蒸氣、酸、減等 |
|||
|
適用溫度 |
-40℃-570℃ |
|||
D43H-16手動法蘭硬密封蝶閥零部件材料表：
|
名稱 |
材料 |
|
閥體 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
|
閥板 |
碳鋼、不銹鋼、鉻鉬釩鋼 |
|
閥桿 |
2Cr13不銹鋼、鉻鉬釩鋼 |
|
密封圈 |
不銹鋼、聚四氟乙烯 |
|
填料 |
柔性石墨、聚四氟乙烯 |

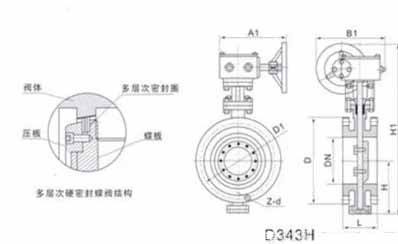

D43H-16手動法蘭硬密封蝶閥結構：（圖）
D43H-16手動法蘭硬密封蝶閥外觀尺寸：
|
通徑 |
主要尺寸 |
1.0-1.6MPa |
2.5MPa |
|||||||||
|
mm |
lncb |
L |
H |
H1 |
D |
D1 |
A |
Z-φd |
D |
D1 |
A |
Z一φd |
|
50 |
2 |
108 |
75 |
192 |
165 |
125 |
275 |
4-18 |
165 |
125 |
275 |
4-18 |
|
65 |
21/2 |
112 |
93 |
218 |
185 |
145 |
275 |
4-18 |
185 |
145 |
275 |
8-18 |
|
80 |
3 |
114 |
110 |
230 |
200 |
160 |
275 |
8-18 |
200 |
160 |
275 |
8-18 |
|
100 |
4 |
127 |
140 |
240 |
220 |
180 |
275 |
8-18 |
235 |
190 |
275 |
8-22 |
|
125 |
5 |
140 |
175 |
290 |
250 |
210 |
362 |
8-18 |
270 |
220 |
362 |
8-26 |
|
150 |
6 |
140 |
180 |
310 |
285 |
240 |
362 |
8-22 |
300 |
250 |
362 |
8-26 |
D43H-16手動法蘭硬密封蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
