西德式先導膜片電磁閥
更新：2022/7/8 15:29:46??????點擊：
- 品牌：???工開閥門
- 型號：???LD68
產品介紹
LD68系列 西德式先導膜片電磁閥技術參數：
|
介質溫度：-5℃～80℃ -10℃～130℃ |
|
|
工作壓力：0.3～16bar |
|
|
運作方式：先導膜片式 |
|
|
工作型式：常閉型、常開型 |
|
|
閥體材質：黃銅、SS304、SS316 |
|
|
密封材質：丁晴橡膠（NBR常規型） |
|
LD68系列 西德式先導膜片電磁閥零部件材料表：
|
代號 |
功能選項 |
功能說明 |
|
|
NO |
常閉型 |
通電閥開，斷電閥關 |
電器參數 |
|
K |
常開型 |
通電閥關，斷電閥開 |
線圈參數：AC220V 380V 110V 24V DC24V 12V |
|
T |
定時器 |
可以設定開，關間隙時間 |
塑封線圈：IP65 F級 |
|
J |
節能模塊 |
降低線圈溫升和功耗 |
塑封線圈：AC 22VA DC 13W |
LD68系列 西德式先導膜片電磁閥結構：（圖）

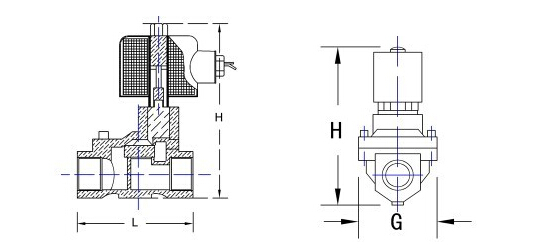

LD68系列 西德式先導膜片電磁閥外觀尺寸：
|
規格參數表(螺紋連接) |
|||||||
|
型號 |
接口G |
通徑mm |
Cv值 |
L |
H/常開型 |
工作壓力 |
|
|
常閉型 |
常開型 |
||||||
|
LD6810 |
3/8 |
13 |
4.8 |
66 |
112/125 |
0.3～16 |
0.3～8 |
|
LD6815 |
1/2 |
15 |
5.2 |
66 |
112/125 |
0.3～16 |
0.3～8 |
|
LD6820 |
3/4 |
20 |
7.6 |
75 |
118/130 |
0.3～16 |
0.3～8 |
|
LD6825 |
1 |
25 |
12 |
96 |
125/140 |
0.3～16 |
0.3～8 |
|
LD6832 |
1 1/4 |
32 |
24 |
122 |
137/155 |
0.3～16 |
0.3～8 |
|
LD6840 |
1 1/2 |
40 |
30 |
139 |
150/155 |
0.3～16 |
0.3～8 |
|
LD6850 |
2 |
50 |
48 |
168 |
165/180 |
0.3～16 |
0.3～8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
規格參數表 (法蘭連接) |
||||||||||
|
型號 |
通徑mm |
Cv值 |
L |
H/常開型 |
D |
D1 |
b |
n-d |
工作壓力 |
|
|
常閉型 |
常開型 |
|||||||||
|
LD6825F |
25 |
12 |
135 |
162 |
110 |
85 |
14 |
4-Φ14 |
0.3～13 |
0.3～8 |
|
LD6832F |
32 |
24 |
160 |
175 |
135 |
100 |
15 |
4-Φ18 |
0.3～13 |
0.3～8 |
|
LD6840F |
40 |
30 |
160 |
182 |
145 |
110 |
15 |
4-Φ18 |
0.3～13 |
0.3～8 |
|
LD6850F |
50 |
48 |
200 |
205 |
160 |
125 |
16 |
4-Φ18 |
0.3～13 |
0.3～8 |
LD68系列 西德式先導膜片電磁閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
