電動對夾襯氟蝶閥
更新：2022/7/12 9:20:17??????點擊：
- 品牌：???工開閥門
- 型號：???LDBUAF
產品介紹
LDBUAF系列 電動對夾襯氟蝶閥技術參數：
|
|
|
環境溫度 -30℃～+70℃ |
|
防護等級 IP67 |
LDBUAF系列 電動對夾襯氟蝶閥零部件材料表：
|
公稱通徑 50-800mm |
|
|
公稱壓力 PN10、PN16 |
|
|
連接方式 對夾連接 |
|
|
閥體材質 WCB、SS304、SS316、SS316L |
|
|
碟板材質 WCB、PTFE、PFA |
|
|
密封材料 PTFE |
|
|
工作溫度 |
C2：-20℃～80℃ |
|
C8：-30℃～150℃ |
|
LDBUAF系列 電動對夾襯氟蝶閥結構：（圖）

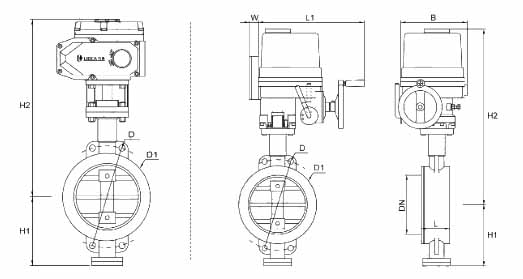

LDBUAF系列 電動對夾襯氟蝶閥外觀尺寸：
|
GB閥體尺寸配LDE電動執行器 |
||||||||
|
規格型號 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-電動頭 |
|
LDBUAF40 |
40 |
33 |
110 |
85 |
85 |
367 |
4-Ф18 |
LDE-010 |
|
LDBUAF50 |
50 |
43 |
125 |
100 |
85 |
367 |
4-Ф18 |
LDE-010 |
|
LDBUAF65 |
65 |
46 |
145 |
120 |
93 |
381 |
4-Ф18 |
LDE-010 |
|
LDBUAF80 |
80 |
46 |
160 |
135 |
100 |
402 |
4-Ф18 |
LDE-010 |
|
LDBUAF100 |
100 |
52 |
180 |
155 |
120 |
409 |
8-Ф18 |
LDE-010 |
|
LDBUAF125 |
125 |
56 |
210 |
185 |
160 |
476 |
8-Ф18 |
LDE-020 |
|
LDBUAF150 |
150 |
56 |
240 |
210 |
245 |
495 |
8-Ф23 |
LDE-010 |
|
LDBUAF200 |
200 |
60 |
290 |
265 |
260 |
565 |
12-Ф27 |
LDE-040 |
|
LDBUAF250 |
250 |
68 |
350 |
320 |
300 |
616 |
12-Ф27 |
LDE-060 |
|
LDBUAF300 |
300 |
78 |
400 |
370 |
32 |
655 |
12-Ф27 |
LDE-120 |
|
LDBUAF350 |
350 |
78 |
460 |
430 |
330 |
715 |
16-Ф27 |
LDE-120 |
|
LDBUAF400 |
400 |
102 |
515 |
480 |
438 |
760 |
16-Ф30 |
LDE-200 |
|
GB閥體尺寸配LDX電動執行器 |
||||||||
|
規格型號 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-電動頭 |
|
LDBUAF40 |
40 |
33 |
110 |
85 |
85 |
258 |
4-Ф18 |
LDX-005 |
|
LDBUAF50 |
50 |
43 |
125 |
100 |
85 |
258 |
4-Ф18 |
LDX-005 |
|
LDBUAF65 |
65 |
46 |
145 |
120 |
93 |
271 |
4-Ф18 |
LDX-005 |
|
LDBUAF80 |
80 |
46 |
160 |
135 |
100 |
292 |
4-Ф18 |
LDX-010 |
|
LDBUAF100 |
100 |
52 |
180 |
155 |
120 |
299 |
8-Ф18 |
LDX-010 |
|
LDBUAF125 |
125 |
56 |
210 |
185 |
160 |
320 |
8-Ф18 |
LDX-016 |
|
LDBUAF150 |
150 |
56 |
240 |
210 |
245 |
390 |
8-Ф23 |
LDX-020 |
|
LDBUAF200 |
200 |
60 |
290 |
265 |
260 |
440 |
12-Ф27 |
LDX-040 |
|
LDBUAF250 |
250 |
68 |
350 |
320 |
300 |
490 |
12-Ф27 |
LDX-060 |
|
LDBUAF300 |
300 |
78 |
400 |
370 |
32 |
662 |
12-Ф27 |
LDX-100 |
|
LDBUAF350 |
350 |
78 |
460 |
430 |
330 |
722 |
16-Ф27 |
LDX-160 |
|
LDBUAF400 |
400 |
102 |
515 |
480 |
438 |
770 |
16-Ф30 |
LDX-200 |
LDBUAF系列 電動對夾襯氟蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
