電動UPVC對夾蝶閥
更新：2022/7/11 9:19:22??????點擊：
- 品牌：???工開閥門
- 型號：???LDBUL
產品介紹
LDBUL系列 電動UPVC對夾蝶閥性能：
|
信號反饋 X1機械無源信號，X2有源信號 |
|
|
|
手動功能 手動功能 電動執行器帶有手動開閥、關閥功能 |
|
|
開關型 通電開到位，通電關到位。 |
|
|
調節型 調節型輸入4～20mA、1～5V、0～10V信號，實現球閥調節功能 |
|
|
適用介質 水、空氣、煤氣、油品、乙醇、酸堿性等氣體或液體 |
|
|
帶加熱器 可在潮濕環境干燥執行器內元件 |
|
|
備注 電動參數請另參考選配的電動執行器資料 |

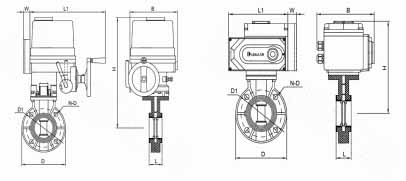

LDBUL系列 電動UPVC對夾蝶閥結構：（圖）
|
GB閥體尺寸配LDE電動執行器 |
|||||||||
|
規格型號 |
DN |
L |
D |
D1 |
H |
B |
L1 |
Z-ФD |
E-電動頭 |
|
LDBUL40 |
40 |
39 |
150 |
110 |
380 |
220 |
320 |
4-Ф18 |
LDE-010 |
|
LDBUL50 |
50 |
40 |
160 |
125 |
395 |
220 |
320 |
4-Ф18 |
LDE-010 |
|
LDBUL65 |
65 |
46 |
185 |
145 |
415 |
220 |
320 |
4-Ф18 |
LDE-010 |
|
LDBUL80 |
80 |
46 |
195 |
160 |
430 |
220 |
320 |
8-Ф18 |
LDE-010 |
|
LDBUL100 |
100 |
54 |
215 |
180 |
450 |
220 |
320 |
8-Ф18 |
LDE-010 |
|
LDBUL125 |
125 |
70 |
250 |
210 |
480 |
220 |
320 |
8-Ф18 |
LDE-010 |
|
LDBUL150 |
150 |
74 |
285 |
240 |
515 |
250 |
355 |
8-Ф22 |
LDE-020 |
|
LDBUL200 |
200 |
87 |
340 |
295 |
570 |
250 |
355 |
8-Ф22 |
LDE-020 |
|
LDBUL250 |
250 |
114 |
395 |
350 |
665 |
290 |
375 |
12-Ф22 |
LDE-030 |
|
LDBUL300 |
300 |
114 |
445 |
400 |
715 |
290 |
375 |
12-Ф22 |
LDE-030 |
|
LDBUL350 |
350 |
127 |
505 |
460 |
775 |
290 |
375 |
16-Ф22 |
LDE-030 |
|
LDBUL400 |
400 |
140 |
580 |
515 |
875 |
330 |
400 |
16-Ф22 |
LDE-040 |
|
LDBUL450 |
450 |
152 |
615 |
565 |
925 |
330 |
400 |
20-Ф26 |
LDE-040 |
|
LDBUL500 |
500 |
152 |
670 |
620 |
980 |
330 |
400 |
20-Ф26 |
LDE-040 |
|
LDBUL600 |
600 |
178 |
780 |
725 |
1085 |
330 |
400 |
20-Ф30 |
LDE-040 |
|
|
|||||||||
|
GB閥體尺寸配LDX電動執行器 |
|||||||||
|
規格型號 |
DN |
L |
D |
D1 |
H |
B |
L1 |
Z-ФD |
E-電動頭 |
|
LDBUL40 |
40 |
39 |
150 |
110 |
235 |
150 |
165 |
4-Ф18 |
LDX-005 |
|
LDBUL50 |
50 |
40 |
160 |
125 |
250 |
150 |
165 |
4-Ф18 |
LDX-005 |
|
LDBUL65 |
65 |
46 |
185 |
145 |
270 |
150 |
165 |
4-Ф18 |
LDX-005 |
|
LDBUL80 |
80 |
46 |
195 |
160 |
285 |
150 |
165 |
8-Ф18 |
LDX-005 |
|
LDBUL100 |
100 |
54 |
215 |
180 |
310 |
170 |
190 |
8-Ф18 |
LDX-010 |
|
LDBUL125 |
125 |
70 |
250 |
210 |
340 |
170 |
190 |
8-Ф18 |
LDX-016 |
|
LDBUL150 |
150 |
74 |
285 |
240 |
370 |
220 |
190 |
8-Ф22 |
LDX-016 |
|
LDBUL200 |
200 |
87 |
340 |
295 |
465 |
220 |
270 |
8-Ф22 |
LDX-020 |
|
LDBUL250 |
250 |
114 |
395 |
350 |
520 |
220 |
270 |
12-Ф22 |
LDX-040 |
|
LDBUL300 |
300 |
114 |
445 |
400 |
570 |
220 |
270 |
12-Ф22 |
LDX-060 |
|
LDBUL350 |
350 |
127 |
505 |
460 |
630 |
220 |
270 |
16-Ф22 |
LDX-100 |
|
LDBUL400 |
400 |
140 |
580 |
515 |
685 |
220 |
270 |
16-Ф22 |
LDX-200 |
|
LDBUL450 |
450 |
152 |
615 |
565 |
735 |
220 |
270 |
20-Ф26 |
LDX-200 |
|
LDBUL500 |
500 |
152 |
670 |
620 |
790 |
220 |
270 |
20-Ф26 |
LDX-200 |
|
LDBUL600 |
600 |
178 |
780 |
725 |
895 |
220 |
270 |
20-Ф30 |
LDX-200 |
LDBUL系列 電動UPVC對夾蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
