低溫球閥
更新：2022/7/5 16:51:50??????點擊：
- 品牌：???工開閥門
- 型號：???DQ41F-40P
產品介紹
DQ41F-40P低溫球閥特點：
1、采用了在閥芯上開設減壓孔的構造。
2、墊片是使用了含有具有穩定密封性的陶瓷填充材料。
3、閥體輕、尺寸小。為了減少閥體的熱損失，特別是為了保證閥門 溫下的使用，特意設計成重量輕、尺寸小的閥體。
2、DQ41F-40P低溫球閥性能：
|
公稱通徑 |
DN15-200mm |
|
公稱壓力 |
PN4.0MPa |
|
適用介質 |
液氧、液氮、液氬、液化天然氣、液態二氧化碳、液態丙烷、液氨等 |
|
適用溫度 |
-196℃～+80℃ |
DQ41F-40P低溫球閥零部件材料表：
|
閥體 |
0Cr18Ni9 |
|
球體 |
0Cr18Ni9 |
|
閥桿 |
0Cr18Ni9 |
|
填料、密封圈 |
PTFE |

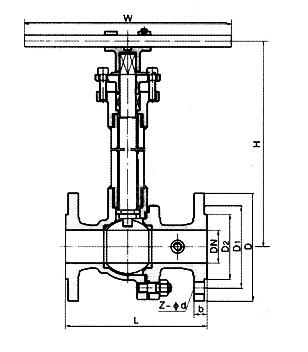

DQ41F-40P低溫球閥結構：（圖）
DQ41F-40P低溫球閥外觀尺寸：
|
產品型號 |
DQ41F-40P低溫球閥 |
|||||||||
|
產品代號 |
通徑 |
尺寸 |
||||||||
|
L |
H |
D |
D1 |
D2 |
D6 |
Z-d |
b |
D0 |
||
|
541DQ15 |
15 |
130 |
180 |
95 |
65 |
45 |
40 |
4-14 |
16 |
140 |
|
541DQ20 |
20 |
150 |
220 |
105 |
75 |
55 |
51 |
4-14 |
16 |
160 |
|
541DQ25 |
25 |
160 |
230 |
115 |
85 |
65 |
58 |
4-14 |
16 |
180 |
|
541DQ32 |
32 |
180 |
310 |
135 |
100 |
78 |
66 |
4-18 |
18 |
200 |
|
541DQ40 |
40 |
200 |
320 |
145 |
110 |
85 |
76 |
4-18 |
18 |
200 |
|
541DQ50 |
50 |
230 |
400 |
160 |
125 |
100 |
88 |
4-18 |
20 |
250 |
|
541DQ65 |
65 |
290 |
420 |
180 |
145 |
120 |
110 |
8-18 |
22 |
320 |
|
541DQ80 |
80 |
310 |
500 |
195 |
160 |
135 |
121 |
8-18 |
22 |
320 |
|
541DQ100 |
100 |
350 |
520 |
230 |
190 |
160 |
150 |
8-23 |
24 |
360 |
|
541DQ125 |
125 |
400 |
600 |
270 |
220 |
188 |
176 |
8-25 |
28 |
500 |
|
541DQ150 |
150 |
480 |
620 |
300 |
250 |
218 |
204 |
8-25 |
30 |
700 |
|
541DQ200 |
200 |
600 |
720 |
375 |
320 |
282 |
260 |
12-30 |
38 |
|
DQ41F-40P低溫球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
收貨單位，收貨人，地址，收驗時間，聯系電話。
