二位五通電磁閥
更新：2022/7/8 16:18:46??????點擊：
- 品牌：???工開閥門
- 型號：???LDSE/LDDE-25
產品介紹
LDSE/LDDE-25系列 二位五通電磁閥技術參數：
|
介質溫度：C2：5℃～50℃ |
|
工作壓力：2～8bar |
|
運作方式：先導活塞式 |
|
適用介質：空氣、氮?dú)?/span> |
|
閥體材質：鋁 |
|
密封材質：NBR |
LDSE/LDDE-25系列 二位五通電磁閥零部件材料表：
|
代號 |
功能選項 |
功能說明 |
線圈參數：AC220V 110V 24V, DC24V 12V |
|
SE |
單電控 |
一個線圈控制 |
防護等級： IP65 |
|
DE |
雙電控 |
兩個線圈控制 |
額定功率：普通型AC:4.5VA,DC:3W 防爆型AC:5.5VA,DC:5W |
|
E |
防爆型 |
防爆等級：ExdII BT4 |
電壓公差：±10% |
|
B |
貼板式 |
貼在氣缸上使用 |
電氣連接：普通接線盒，M14*1.5、G1/2接線口（防爆型） |
LDSE/LDDE-25系列 二位五通電磁閥結構：（圖）

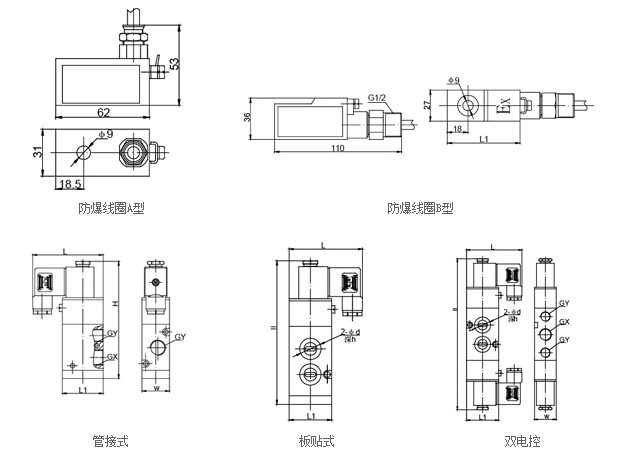

LDSE/LDDE-25系列 二位五通電磁閥外觀尺寸：
|
規格參數表 |
|||||||||
|
型號 |
通用型號 |
氣源接口G |
通徑mm |
外形尺寸 |
工作壓力 |
||||
|
GX進氣 |
GY排氣 |
L |
L1 |
W |
H |
||||
|
LDSE2506 |
4V110-06 |
1/8 |
1/8 |
6 |
53.5 |
27 |
18 |
98 |
1.5～8 |
|
LDSE2508 |
4V210-08 |
1/4 |
1/8 |
8 |
66.5 |
35 |
22 |
117.5 |
1.5～8 |
|
LDSE2510 |
4V310-10 |
1/4 3/8 |
1/4 |
10 |
69 |
40 |
27 |
135.5 |
1.5～8 |
|
LDSE2515 |
4V410-15 |
3/8 1/2 |
1/2 |
15 |
74 |
50 |
34 |
168 |
1.5～8 |
|
|
|||||||||
|
規格參數表（雙控） |
|||||||||
|
型號 |
通用型號 |
氣源接口G |
通徑mm |
外形尺寸 |
工作壓力 |
||||
|
GX進氣 |
GY排氣 |
L |
L1 |
W |
H |
||||
|
LDDE2506 |
4V120-06 |
1/8 |
1/8 |
6 |
53.5 |
27 |
18 |
140 |
1.5～8 |
|
LDDE2508 |
4V220-08 |
1/4 |
1/8 |
8 |
66.5 |
35 |
22 |
172 |
1.5～8 |
|
LDDE2510 |
4V320-10 |
1/4 3/8 |
1/4 |
10 |
69 |
40 |
27 |
191 |
1.5～8 |
|
LDDE2515 |
4V420-15 |
3/8 1/2 |
1/2 |
15 |
74 |
50 |
34 |
222 |
1.5～8 |
LDSE/LDDE-25系列 二位五通電磁閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
