電動衛生級卡箍球閥
更新：2022/7/12 8:56:07??????點擊：
- 品牌：???工開閥門
- 型號：???LDBAAK
產品介紹
LDBAAK系列 電動衛生級卡箍球閥零部件材料表：
|
公稱通徑 15-100mm |
|
公稱壓力 PN16、PN25 |
|
連接方式 卡箍連接 |
|
閥體材質 SS304、SS316、SS316L |
|
碟板材質 SS304、SS316、SS316L |
|
密封材料 硅橡膠、PTFE |
LDBAAK系列 電動衛生級卡箍球閥結構：（圖）

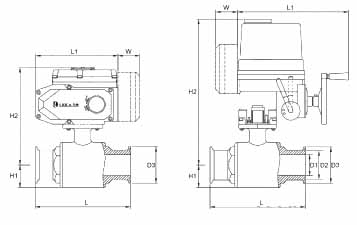

LDBAAK系列 電動衛生級卡箍球閥外觀尺寸：
|
GB閥體尺寸配LDE電動執行器 |
|||||||||
|
規格型號 |
DN |
L |
D1 |
D2 |
D3 |
H1 |
H2 |
L1 |
E-電動頭 |
|
LDBAAK15 |
15 |
123 |
10.7 |
27.5 |
34 |
35 |
258 |
269 |
LDE-010 |
|
LDBAAK20 |
20 |
123 |
15.2 |
27.5 |
34 |
39 |
272 |
269 |
LDE-010 |
|
LDBAAK25 |
25 |
160 |
22.6 |
43.5 |
50.5 |
50.5 |
273.5 |
269 |
LDE-010 |
|
LDBAAK32 |
32 |
160 |
31.3 |
43.5 |
50.5 |
50.5 |
282.5 |
269 |
LDE-010 |
|
LDBAAK40 |
40 |
189 |
35.6 |
43.5 |
50.5 |
66 |
297 |
269 |
LDE-010 |
|
LDBAAK50 |
50 |
189 |
48.6 |
56.5 |
64 |
66 |
297.1 |
269 |
LDE-010 |
|
LDBAAK65 |
65 |
189 |
60.3 |
70.5 |
75.5 |
93 |
332 |
346 |
LDE-015 |
|
LDBAAK80 |
80 |
189 |
72.9 |
83 |
91 |
104 |
339 |
346 |
LDE-020 |
|
LDBAAK100 |
100 |
226 |
97.4 |
110.5 |
119 |
112 |
382 |
358 |
LDE-030 |
|
|
|||||||||
|
GB閥體尺寸配LDX電動執行器 |
|||||||||
|
規格型號 |
DN |
L |
D1 |
D2 |
D3 |
H1 |
H2 |
L1 |
E-電動頭 |
|
LDBAAK15 |
15 |
123 |
10.7 |
27.5 |
34 |
35 |
148 |
13 |
LDX-005 |
|
LDBAAK20 |
20 |
123 |
15.2 |
27.5 |
34 |
39 |
162 |
123 |
LDX-005 |
|
LDBAAK25 |
25 |
160 |
22.6 |
43.5 |
50.5 |
50.5 |
163.5 |
160 |
LDX-005 |
|
LDBAAK32 |
32 |
160 |
31.3 |
43.5 |
50.5 |
50.5 |
171.5 |
160 |
LDX-010 |
|
LDBAAK40 |
40 |
189 |
35.6 |
43.5 |
50.5 |
66 |
187 |
189 |
LDX-010 |
|
LDBAAK50 |
50 |
189 |
48.6 |
56.5 |
64 |
66 |
187.1 |
189 |
LDX-016 |
|
LDBAAK65 |
65 |
189 |
60.3 |
70.5 |
75.5 |
93 |
222 |
189 |
LDX-016 |
|
LDBAAK80 |
80 |
189 |
72.9 |
83 |
91 |
104 |
233 |
189 |
LDX-020 |
|
LDBAAK100 |
100 |
226 |
97.4 |
110.5 |
119 |
112 |
276 |
226 |
LDX-040 |
LDBAAK系列 電動衛生級卡箍球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
