產品介紹
Q611N氣動高壓球閥
是雙（單）作用氣動活塞式執行器與高壓球閥組成，是一種自動控制和遙控的新型閥門。廣泛的用于加氣站、裝罐車等高壓管道，其連接形式分內螺紋（G/NPT）、焊接、卡套等。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。
Q611N氣動高壓球閥技術參數：
|
|
型號 |
GT系列、OAT系列 |
|
氣源壓力 |
0.4 ～ 0.8 MPa |
|
|
最大回轉角度 |
90°～92° |
|
|
回信器 |
AC220V AC110V DC24V |
|
|
控制信號 |
電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa |
|
|
控制氣源 |
潔凈、干燥壓縮空氣 |
|
|
工作溫度 |
-20℃ ～ +90℃ |
Q611N氣動高壓球閥零部件材料表：
|
零件名稱 |
閥體 |
球芯 |
閥座 |
閥桿 |
填料 |
支架 |
連接軸 |
|
材料 |
鍛鋼、不銹鋼 |
不銹鋼 |
聚甲醛、聚醚醚酮 |
2Cr13 |
氟橡膠 |
不銹鋼 |
鑄鋼 |
Q611N氣動高壓球閥結構：（圖）

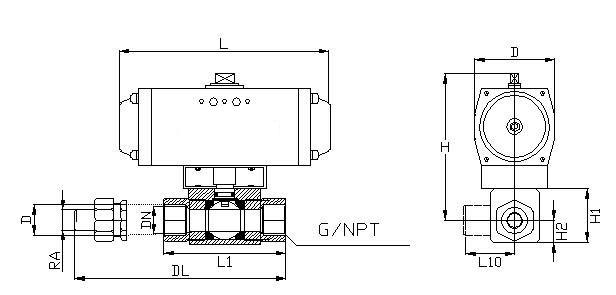

Q611N氣動高壓球閥外觀尺寸：
|
螺紋 |
DN |
L1 |
B |
D |
H |
H1 |
H2 |
L |
H |
L10 |
氣動執行器 |
|
1/4 |
6 |
69 |
26 |
58 |
150 |
32 |
13 |
165 |
150 |
32 |
GT50 |
|
3/8 |
10 |
73 |
32 |
58 |
150 |
38 |
16 |
165 |
150 |
35 |
|
|
1/2 |
15 |
85 |
38 |
58 |
150 |
46 |
19 |
165 |
150 |
37 |
|
|
3/4 |
20 |
96 |
49 |
70 |
210 |
57 |
24 |
225 |
210 |
47 |
GT63 |
|
1″ |
25 |
110 |
60 |
70 |
210 |
60 |
26 |
225 |
210 |
55 |
GT75 |
|
11/4 |
32 |
110 |
76 |
70 |
210 |
84 |
38 |
225 |
210 |
70 |
GT88 |
|
21/2 |
40 |
120 |
84 |
90 |
260 |
92 |
42 |
255 |
260 |
72 |
GT100 |
|
2″ |
50 |
140 |
100 |
120 |
320 |
111 |
50 |
330 |
320 |
80 |
GT115 |
|
DN |
RA |
D |
DL |
氣動執行器 |
|
6 |
10 |
M18×1.5 |
91 |
|
|
8 |
12 |
M20×1.5 |
95 |
|
|
10 |
14 |
M22×1.5 |
104 |
|
|
13 |
16 |
M24×1.5 |
107 |
AT63 |
|
16 |
20 |
M30×2 |
113 |
|
|
20 |
25 |
M36×2 |
134 |
AT75 |
|
25 |
30 |
M42×2 |
146 |
|
|
25 |
38 |
M52×2 |
155 |
AT100 |
|
32 |
38 |
M52×2 |
170 |
Q611N氣動高壓球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
收貨單位，收貨人，地址，收驗時間，聯系電話。
