平板閘閥
更新：2022/7/5 14:32:12??????點擊：
- 品牌：???工開閥門
- 型號：???GFZ9/544Y
產品介紹
GFZ9/544Y平板閘閥特點：
1. 閥體有鑄造和焊接兩種結構。
2. 閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩 為普通閥門的1/2，能達到輕松開、關閥門。
3. 閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時 閘板臟物的作用。
4. 金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到零泄漏。
5. 帶導流孔閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
6. 閥門在全開時，通道平滑為直線，流阻系數較小，無壓力損失，可通毛球清掃管線。
7. 本閥門采用帶自密封能力的填料結構，無需經常調節，開、關非常輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能可靠，真正達到零泄漏；解決了通用閥門填料處非常容易外漏的弊病。
8. 閥門關閉時能自動卸掉內腔高壓（詳見工作原理圖），保證使用安全。
9. 全封閉結構，防護性能好，可適應全天候要求。
10. 閥門設有指示桿或觀察窗以表示閥門的啟閉情況。
GFZ9/544Y平板閘閥性能：
|
壓力等級 |
常溫下試驗壓力（MPa） |
工作壓力（MPa） |
適用溫度℃ |
適用介質 |
|||||
|
液體密封 |
氣體密封 |
液體殼體 |
低壓密封 |
抗硫型 |
基本型 |
||||
|
公稱壓力（MPa） |
1.6 |
1.76 |
1.76 |
2.4 |
氣體 0.5～0.7 |
1.6 |
通用型-29～121 “D”型-46～121 “G”型-29～250 |
含H2O和 Co2≤ 800Mg/Nm 介質 |
非腐蝕性石油、天然氣，水等 |
|
2.5 |
2.75 |
2.75 |
2.75 |
2.5 |
|||||
|
4.0 |
4.4 |
4.4 |
6 |
4.0 |
|||||
|
6.4 |
7.04 |
7.04 |
9.6 |
6.4 |
|||||
|
10.0 |
11 |
11 |
15 |
10.0 |
|||||
|
16.0 |
17.6 |
17.6 |
24 |
16.0 |
|||||
|
25.0 |
27.5 |
27.5 |
37.5 |
25.0 |
|||||
|
磅級 （LB） |
150 |
2.3 |
2.3 |
3.1 |
1.93 |
||||
|
300 |
5.52 |
5.52 |
7.58 |
5.06 |
|||||
|
400 |
7.31 |
7.31 |
10.0 |
6.75 |
|||||
|
600 |
11.03 |
11.03 |
15.0 |
10.12 |
|||||
|
900 |
16.54 |
16.54 |
22.4 |
15.19 |
|||||
GFZ9/544Y平板閘閥零部件材料表：
|
零件名稱 |
材料 |
|||
|
閥體閥蓋 |
WCB |
I |
CF8、CF8M CF3、CF3M |
抗硫WCB |
|
閘板 |
不銹鋼板、合金板（表面經特殊處理過或焊接硬質合金） |
40Cr （密封面焊硬質合金） |
304L、316L |
WCB+STL |
|
閥座（密封面） |
橡膠、氟塑料、不銹鋼、滲氮鋼、硬質合金 |
堆STL |
||
|
閥桿 |
不銹鋼 |
318鋼 |
318鋼 |
318鋼 |
|
閥桿螺母 |
鋁青銅 |
|||
|
填料 |
膨脹石墨 |
增強氟塑
|
聚四氟乙烯 |
F4、氟橡膠 |
|
O形密封圈 |
丁腈橡膠 |
丁腈橡膠 |
氟橡膠 |
氟橡膠 |

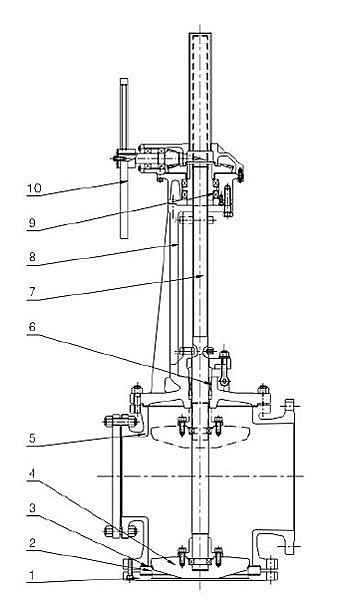

GFZ9/544Y平板閘閥結構：（圖）
GFZ9/544Y平板閘閥外觀尺寸：
公稱PN
（MPa）
尺寸
DN
50
65
80
100
125
150
200
250
300
1.6
L
250
265
280
300
325
350
400
450
500
H
417
452
530
607
614
850
1060
1225
1415
D0
240
240
280
300
300
350
400
450
500
重量Kg
22
30
44
47
76
96
160
228
300
2.5
L
250
265
280
300
325
350
400
450
500
H
417
452
567
590
756
880
1041
1260
1415
D0
240
240
280
320
320
400
400
450
500
重量Kg
23
32
46
67
78
112
218
290
324
4
L
250
280
310
350
400
450
550
650
750
H
417
452
567
590
776
885
1065
1250
1531
D0
240
240
280
320
350
400
500
550
640
重量Kg
28
35
47
68
115
150
235
374
550
6.4
L
250
280
310
350
400
450
550
650
750
H
505
545
605
665
780
980
1120
1332
1680
D0
280
280
320
400
400
450
550
550
640
重量Kg
44
64
84
119
174
266
388
500
550
GFZ9/544Y平板閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
