電動對夾軟密封蝶閥
更新：2022/7/12 10:06:21??????點擊：
- 品牌：???工開閥門
- 型號：???LDBUA
產品介紹
LDBUA系列 電動對夾軟密封蝶閥制造標準：
|
法蘭標準 GB9113、JB/T79 |
|
檢測與試驗 GB/T13927-1992 |
|
設計標準 JB-T8527-1997 |
|
結構長度標準 GB/T12221 |
LDBUA系列 電動對夾軟密封蝶閥技術參數：
|
|
|
環境溫度 -30℃～+70℃ |
|
防護等級 IP67 |
LDBUA系列 電動對夾軟密封蝶閥零部件材料表：
|
公稱通徑 50-1000mm |
|
|
公稱壓力 PN10、PN16、PN25 |
|
|
連接方式 對夾連接 |
|
|
閥體材質 WCB、SS304、SS316、SS316L |
|
|
碟板材質 WCB、SS304、SS316、SS316L |
|
|
密封材料 NBR、EPDM、J（襯膠） |
|
|
工作溫度 |
C2：-10℃～80℃ |
|
C3：-20℃～1300℃ |
|
LDBUA系列 電動對夾軟密封蝶閥結構：（圖）

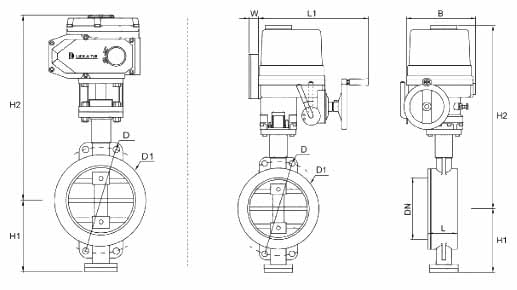

LDBUA系列 電動對夾軟密封蝶閥外觀尺寸：
|
GB閥體尺寸配LDE電動執行器 |
||||||||
|
規格型號 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-電動頭 |
|
LDBUA40 |
40 |
43 |
125 |
94 |
63 |
456 |
4-Ф18 |
LDE-010 |
|
LDBUA50 |
50 |
43 |
125 |
94 |
63 |
456 |
4-Ф18 |
LDE-010 |
|
LDBUA65 |
65 |
46 |
145 |
112 |
70 |
464 |
4-Ф18 |
LDE-010 |
|
LDBUA80 |
80 |
46 |
160 |
121 |
83 |
476 |
4-Ф18 |
LDE-010 |
|
LDBUA100 |
100 |
52 |
180 |
153 |
105 |
495 |
8-Ф18 |
LDE-010 |
|
LDBUA125 |
125 |
56 |
210 |
182 |
115 |
559 |
8-Ф18 |
LDE-010 |
|
LDBUA150 |
150 |
56 |
240 |
209 |
137 |
579 |
8-Ф22 |
LDE-020 |
|
LDBUA200 |
200 |
60 |
295 |
262 |
164 |
668 |
8-Ф22 |
LDE-040 |
|
LDBUA250 |
250 |
68 |
350 |
319 |
206 |
700 |
12-Ф26 |
LDE-060 |
|
LDBUA300 |
300 |
78 |
400 |
373 |
23 |
800 |
12-Ф26 |
LDE-80 |
|
LDBUA350 |
350 |
78 |
460 |
405 |
248 |
805 |
16-Ф30 |
LDE-120 |
|
LDBUA400 |
400 |
102 |
515 |
488 |
298 |
860 |
20-Ф30 |
LDE-200 |
|
GB閥體尺寸配LDX電動執行器 |
||||||||
|
規格型號 |
DN |
L |
D |
D1 |
H1 |
H2 |
Z-ФD |
E-電動頭 |
|
LDBUA40 |
40 |
43 |
125 |
94 |
63 |
348 |
4-Ф18 |
LDX-005 |
|
LDBUA50 |
50 |
43 |
125 |
94 |
63 |
348 |
4-Ф18 |
LDX-005 |
|
LDBUA65 |
65 |
46 |
145 |
112 |
70 |
356 |
4-Ф18 |
LDX-005 |
|
LDBUA80 |
80 |
46 |
160 |
121 |
83 |
370 |
4-Ф18 |
LDX-010 |
|
LDBUA100 |
100 |
52 |
180 |
153 |
105 |
389 |
8-Ф18 |
LDX-010 |
|
LDBUA125 |
125 |
56 |
210 |
182 |
115 |
403 |
8-Ф18 |
LDX-016 |
|
LDBUA150 |
150 |
56 |
240 |
209 |
137 |
484 |
8-Ф22 |
LDX-020 |
|
LDBUA200 |
200 |
60 |
295 |
262 |
164 |
579 |
8-Ф22 |
LDX-040 |
|
LDBUA250 |
250 |
68 |
350 |
319 |
206 |
584 |
12-Ф26 |
LDX-060 |
|
LDBUA300 |
300 |
78 |
400 |
373 |
23 |
642 |
12-Ф26 |
LDX-080 |
|
LDBUA350 |
350 |
78 |
460 |
405 |
248 |
812 |
16-Ф30 |
LDX-100 |
|
LDBUA400 |
400 |
102 |
515 |
488 |
298 |
866 |
20-Ф30 |
LDX-200 |
LDBUA系列 電動對夾軟密封蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
