閥門分類按作用和用途可分：
（一）關斷閥
這類閥門是起開閉作用的。常設于冷、熱源進、出口，設備進、出口，管路分支線（包括立管）上，也可用作放水閥和放氣閥。常見的關斷閥有閘閥、截止閥、球閥和蝶閥等。

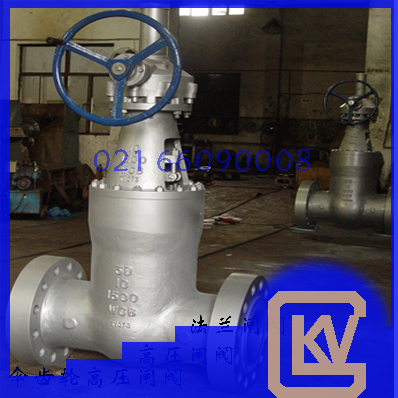

閘閥可分為明桿和暗桿、單閘板與雙閘板、楔形閘板與平行閘板等。閘閥關閉嚴密性不好，大直徑閘閥開啟困難；沿水流方向閥體尺寸小，流動阻力小，閘閥公稱直徑跨度大。
截止閥按介質流向分直通式、直角式和直流式三種，有明桿和暗桿之分。截止閥的關閉嚴密性較閘閥好，閥體長，流動阻力大，最大公稱直徑為DN200。

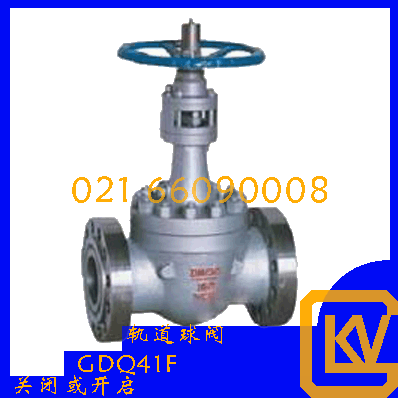

球閥的閥芯為開孔的圓球。板動閥桿使球體開孔正對管道軸線時為全開，轉90°為全閉。球閥有一定的調節性能，關閉較嚴密。
蝶閥的閥芯為圓形閥板，它可沿垂直管道軸線的立軸轉動。當閥板平面與管子軸線一致時，為全開；閘板平面與管子軸線垂直時，為全閉。蝶閥閥體長度小，流動阻力小，比閘閥和截止閥價格高。 [1]
（二）止回閥
這類閥門用于防止介質倒流，利用流體自身的動能自行開啟，反向流動時自動關閉。常設于水泵的出口、疏水器出口以及其他不允許流體反向流動的地方。止回閥分旋啟式、升降式和對夾式三種。對于旋啟式止回閥，流體只能從左向右流動時，反向流動時自動關閉。對于升降式止回閥，流體從左向右流動時，閥芯抬起，形成通路，反向流動時閥芯被壓緊到閥座上而被關閉。對于對夾式止回閥，流體從左向右流動時，閥芯被開啟，形成通路，反向流動時閥芯被壓緊到閥座上而被關閉，對夾式止回閥可多位安裝、體積小、重量輕、結構緊湊。 [1]
（三）調節閥
閥門前后壓差一定，普通閥門的開度在較大范圍內變化時，其流量變化不大，而到某一開度時，流量急劇變化，即調節性能不佳。調節閥可以按照信號的方向和大小，改變閥芯行程來改變閥門的阻力數，從而達到調節流量目的的閥門。調節閥分手動調節閥和自動調節閥，而手動或自動調節閥又分許多種類，其調節性能也是不同的。自動調節閥有自力式流量調節閥和自力式壓差調節閥等。 [1]
（四）真空類
真空類包括真空球閥、真空擋板閥、真空充氣閥、氣動真空閥等。其作用是在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件稱為真空閥門。
（五）特殊用途類
特殊用途類包括清管閥、放空閥、排污閥、排氣閥、過濾器等。
排氣閥是管道系統中必不可少的輔助元件，廣泛應用于鍋爐、空調、石油天然氣、給排水管道中。往往安裝在制高點或彎頭等處，排除管道中多余氣體、提高管道路使用效率及降低能耗。
1、按工作壓力分類：
真空閥工作壓力低于標準大氣壓的閥門。
低壓閥門：≤16公斤/CM2，常用16公斤/CM2、10公斤/CM2，公稱壓力PN 小于1.6MPa；
中壓閥門：有25公斤/CM2，40公斤/CM2，64公斤/CM2三種，公稱壓力PN 2.5~6.4MPa；
高壓閥門：800~100公斤/CM2，公稱壓力PN10.0~80.0Mpa；
超高壓閥≥100公斤/CM2，公稱壓力PN大于100Mpa。
2、按介質溫度分類：
高溫閥：大于450C的閥門。
中溫閥：120℃大于、小于45℃的閥門。
常溫閥：-40℃大于、小于120℃的閥門。
低溫閥：-100℃大于、小于-40℃的閥門。
超低溫閥：小于-100℃的閥門。
按結構特征
閥門結構特征
閥門的結構特征是根據關閉件相對于閥座移動的方向可分為：
（1）截門形：關閉件沿著閥座中心移動；如截止閥
（2）旋塞和球形：關閉件是柱塞或球，圍繞本身的中心線旋轉；如旋塞閥、球閥
（3）閘門形：關閉件沿著垂直閥座中心移動；如閘閥、閘門等
（4）旋啟形：關閉件圍繞閥座外的軸旋轉；如旋啟式止回閥等
（5）蝶形：關閉件的圓盤，圍繞閥座內的軸旋轉；如蝶閥、蝶形止回閥等
（6）滑閥形：關閉件在垂直于通道的方向滑動。如滑
按連接方法
（1）螺紋連接閥：閥體帶有內螺紋或外螺紋，與管道螺紋連..
（2）法蘭連接閥門：閥體帶有法蘭，與管道法蘭連接。
（3）焊接連接閥門：閥體帶有焊接坡口，與管道焊接連接。
（4）卡箍連接閥門：閥體帶有夾口，與管道夾箍連接。
（5）卡套連接閥門：與管道采用卡套連接。
（6）對夾連接閥門：用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。
從結構、功能上有：

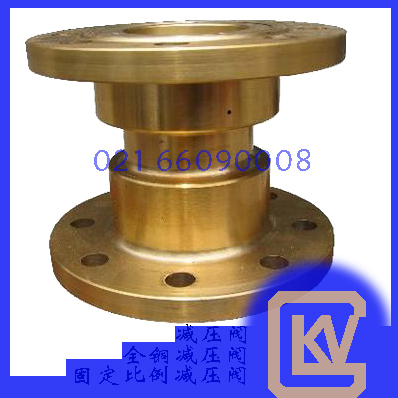

截止閥、閘閥、球閥、蝶閥、旋塞閥、隔膜閥、逆止閥、安全閥、減壓閥、電磁閥等；
隔離閥、調節閥、減壓閥、逆止閥、安全閥、減壓閥、疏水閥等。
