產品介紹
Z41X明桿軟密封閘閥
具有彈性閘閥的優點外并可以較直觀顯示閥門開度開閉迅速可靠.故常應用于消防及工業系統一般安裝于距地面較高位置.廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等液體管線上作為調節和截流裝置使用。
Z41X明桿軟密封閘閥性能：
|
公稱壓力 |
強度試驗 |
水密封/上密封試驗 |
氣密封試驗 |
|
1.5 PN (MPa) |
1.1 PN (MPa) |
0.5-0.7 (MPa) |
|
|
1.0 |
1.5 |
1.1 |
0.6 MPa |
|
1.6 |
2.4 |
1.8 |
|
|
2.5 |
3.8 |
2.8 |
Z41X明桿軟密封閘閥技術參數：
|
公稱壓力：1.0～2.5MPa |
工作溫度:0～120℃ |
法蘭標準:GB/T17241.6 GB9113 |
|
公稱通徑：50～400mm |
適用介質:水、油、氣等 |
試驗標準:GB/T13927 API598 |
Z41X明桿軟密封閘閥零部件材料表：
|
序 號 |
零件名稱 |
材 質 |
|
1 |
手輪 |
可鍛鑄鐵 |
|
2 |
閥桿螺母 |
銅合金 |
|
3 |
支架 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
4 |
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
5 |
密封圈 |
丁腈橡膠、三元乙丙 |
|
6 |
閥桿 |
不銹鋼 |
|
7 |
中法蘭墊片 |
丁腈橡膠、三元乙丙 |
|
8 |
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠 |
|
9 |
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |

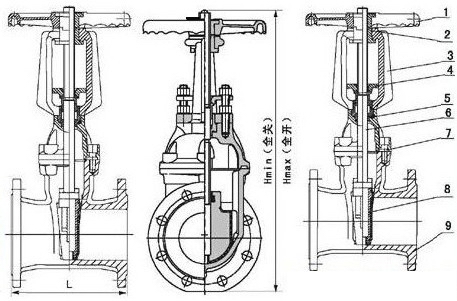

Z41X明桿軟密封閘閥結構：（圖）

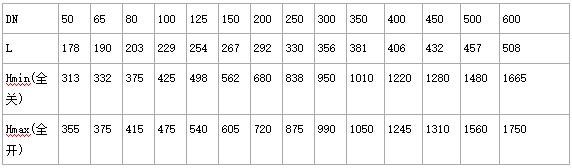

Z41X明桿軟密封閘閥外觀尺寸：
Z41X明桿軟密封閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
