球閥 低溫球閥
更新：2022/9/6 16:15:44??????點擊：
- 品牌：???工開閥門
- 型號：???DQ41F
產品介紹
DQ41F低溫球閥
主要適用于乙烯、液化天然氣等化工裝置上，輸出的液態低溫介質如乙烯、液氧、液氫等。這類介質不但易燃易爆，而且在升溫時要氣化、氣化是體積膨脹數百倍。而且這些介質滲透力強，易泄露，加工制造比較困難。
DQ41F低溫球閥特點：
1.承壓件的材料能承受介質溫度的變化而引起的膨脹、收縮、密封部位的結構在溫度變化時不會產生變形。用于-100℃以下工況時，閥門零件在精加工前應進行深冷處理，即將零件浸放在液氮箱中進行冷卻，當零件溫度達到-192℃時，開始保溫1-2h，然后取出箱外自然處理到常溫，重溫循環2次。
2、閥蓋采用長勁結構，其目的保護填料函的功能，使填料函處于離低溫較遠的位置，保證填料的密封效果，同時還可以纏繞保冷材料，防止冷能損失。長頸的頸長可根據使用溫度和保冷材料的厚度來選擇不同的長度。當填料密封效果降低時，可以從填料函中間加入潤滑脂形成油封層，降低填料函的壓差，提高密封性能。
3、使用溫度低于-100℃時，閥桿材料經過鍍鉻或氮化處理，提高閥桿表面硬度，提高填料密封的可靠性。
4、低溫球閥具有防止異常升壓結構，由于低溫閥門介質氣化后，其體積急劇膨脹，壓力會異常升高，當閥門中腔壓力升高時，閥門中腔和進口連通，或在閥門進口端安置泄壓閥，保證閥門安全使用。
5、低溫球閥用的墊片具有在常溫下、低溫狀態及溫度變化下能可靠密封性和復原性。
DQ41F低溫球閥性能：
|
試驗壓力(MPa) |
公稱壓力(MPa) |
壓力級 |
JIS(K) |
|||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.0 |
7.5 |
16.5 |
2.4 |
3.8 |
|
密封試驗 |
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
12.1 |
1.5 |
2.8 |
|
氣密試驗 |
0.4～0.7MPa |
|||||||||
DQ41F低溫球閥零部件材料表：
|
產品型號 |
DQ41F-10C-100 |
DQ41F-10P-100P |
|
DQ47F-10C-100 |
DQ47F-10P-100P |
|
|
閥體 |
LCB |
CF8 |
|
球體 |
304 |
304 |
|
閥桿 |
304 |
304 |
|
密封圈 |
PTFE |
PTFE |
|
填料 |
PTFE+O形圈 |
PTFE+O形圈 |
|
適用介質 |
水、油、蒸汽等 |
酸等腐蝕性介質 |
|
適用溫度 |
-50-29℃ |
-196-29℃ |

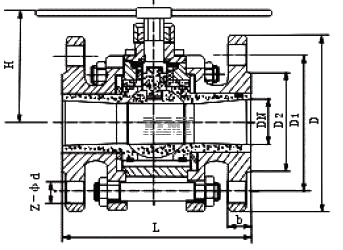

DQ41F低溫球閥結構：（圖）
DQ41F低溫球閥外觀尺寸：
|
產品型號 |
公稱通徑 |
PN1.6-2.5MPa |
WT |
|||||||
|
|
DN |
L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
W |
(kg) |
|
DQ41F-16C |
15 |
130 |
95 |
65 |
45 |
14 |
4-Φ14 |
178 |
140 |
3 |
|
|
20 |
140 |
105 |
75 |
55 |
14 |
4-Φ14 |
184 |
160 |
4 |
|
|
25 |
150 |
115 |
85 |
65 |
14 |
4-Φ14 |
195 |
180 |
5 |
|
DQ41F-16P |
32 |
165 |
135 |
100 |
78 |
16 |
4-Φ18 |
280 |
250 |
9 |
|
|
40 |
180 |
145 |
110 |
85 |
16 |
4-Φ18 |
280 |
300 |
11 |
|
|
50 |
203 |
160 |
125 |
100 |
16 |
4-Φ18 |
300 |
350 |
15 |
|
|
65 |
222 |
180 |
145 |
120 |
18 |
4-Φ18 |
330 |
350 |
19 |
|
|
80 |
241 |
195 |
160 |
135 |
20 |
8-Φ18 |
360 |
400 |
27 |
|
DQ9B41F-16C |
100 |
305 |
215 |
180 |
155 |
20 |
8-Φ18 |
400 |
500 |
38 |
|
|
125 |
356 |
245 |
210 |
185 |
22 |
8-Φ18 |
430 |
600 |
58 |
|
|
150 |
394 |
280 |
240 |
210 |
24 |
8-Φ23 |
500 |
800 |
81 |
|
|
200 |
457 |
335 |
295 |
265 |
26 |
12-Φ23 |
680 |
800 |
95 |
|
DQ9B41F-16P |
250 |
533 |
405 |
355 |
320 |
30 |
12-Φ25 |
790 |
1300 |
140 |
DQ41F低溫球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
