調節閥 單座調節閥
更新：2022/9/15 11:03:55??????點擊：
- 品牌：???工開閥門
- 型號：???ZJHP
產品介紹
ZJHP精小型氣動薄膜單座調節閥
產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~200。適用流體溫由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。
應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。
ZJHP精小型氣動薄膜單座調節閥特點：
由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。本產品操作穩定,具有可靠的動作特性,微小的閥座泄漏、精確的流量特性、寬大的可調范圍等特點.
ZJHP精小型氣動薄膜單座調節閥性能：
|
公稱通徑mm |
20 |
25 |
40 |
50 |
350 |
400 |
|||||||
|
閥座直徑mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
可與本公司 |
||||
|
額定流量 |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
||||
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
|||||
|
公稱壓力MPa |
0.6 1.6 4.0 6.4 |
||||||||||||
|
行程mm |
10 |
16 |
25 |
|
|
||||||||
|
流量特性 |
直線、等百分比、快開型 |
||||||||||||
|
介質溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
||||||||||||
|
法蘭標準 |
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 |
||||||||||||
|
閥體材質 |
PN |
0.6,1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
||||||||||
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||
|
閥體型式 |
直通單座鑄造球型閥 |
||||||||||||
|
閥芯材質 |
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||
|
上閥蓋形式 |
普通式(常溫型)、熱片式(中溫型)、低溫型 |
||||||||||||
|
可調比R |
50:1 |
||||||||||||
|
氣源接頭 |
M16×1.5 |
||||||||||||
ZJHP精小型氣動薄膜單座調節閥零部件材料表：
|
零件名稱 |
材料 |
溫度范圍 |
|
閥體上閥蓋 |
HT200 |
-20～200℃ |
|
ZG230-450 |
-40～450℃ |
|
|
ZG1Cr18Ni9Ti |
-250～550℃ |
|
|
ZG0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
閥芯、閥座 |
1Cr18Ni9 |
-250～550℃ |
|
0Cr18Ni12Mo2Ti |
-250～550℃ |
|
|
填 料 |
聚四氟乙烯 |
-40～200℃ |
|
膜 片 |
丁晴橡膠夾增強滌淪織物 |
|
|
壓縮彈簧 |
60Si2Mn |
|
|
膜 蓋 |
A3 |
|

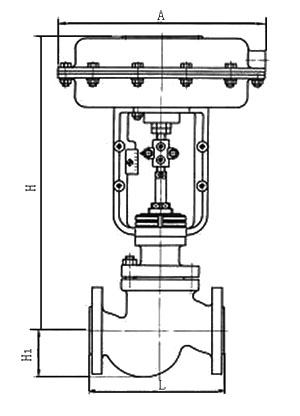

ZJHP精小型氣動薄膜單座調節閥結構：（圖）
ZJHP精小型氣動薄膜單座調節閥外觀尺寸：
|
DN |
L |
H |
質量 |
φA |
||||
|
PN16 |
PN40 |
PN64 |
普通 |
高溫 |
PN6 |
PN40 |
||
|
20 |
181 |
194 |
206 |
398 |
548 |
19 |
23 |
285 |
|
25 |
185 |
197 |
210 |
410 |
560 |
20 |
24 |
|
|
40 |
222 |
235 |
251 |
455 |
620 |
26 |
35 |
|
|
50 |
254 |
267 |
286 |
457 |
627 |
30 |
40 |
|
|
65 |
276 |
292 |
311 |
610 |
790 |
47 |
66 |
360 |
|
80 |
298 |
317 |
337 |
622 |
807 |
55 |
78 |
|
|
100 |
352 |
368 |
394 |
640 |
850 |
65 |
99 |
|
|
150 |
451 |
473 |
508 |
870 |
1130 |
130 |
160 |
470 |
|
200 |
600 |
650 |
890 |
1150 |
175 |
250 |
||
|
250 |
730 |
775 |
1203 |
1523 |
350 |
470 |
580 |
|
|
300 |
850 |
900 |
1234 |
1554 |
500 |
660 |
||
ZJHP精小型氣動薄膜單座調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
