閘閥 鍛鋼低溫閘閥
更新：2022/8/8 16:32:28??????點擊：
- 品牌：???工開閥門
- 型號：???DZ61Y
產品介紹
DZ61Y鍛鋼低溫閘閥
適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。閥蓋設計成便于保冷的長頸結構，以保證填料函底部的溫度保持在0℃以上。在閘板的進口側設置泄壓孔，防止閥體中腔的異常升壓。閥門材料進行低溫沖擊試驗，確保材料在低溫下不會發生脆性破壞。用于-101℃以下的低溫閘閥，閥門零部件在精加工前進行深冷處理。
DZ61Y鍛鋼低溫閘閥性能：
|
型號 |
壓力級 (LB) |
工作壓力 (MPa) |
適用溫度 (℃) |
適用介質 |
|
DZ11H-150(Lb) |
150 |
2.0 |
-196℃ |
液氮、液氨、甲烷、乙烯、二氧化碳等 |
|
DZ11H-300(Lb) |
300 |
5.0 |
||
|
DZ11H-600(Lb) |
600 |
10.0 |
||
|
DZ11H-800(Lb) |
800 |
14.0 |
||
|
DZ61H-150(Lb) |
150 |
2.0 |
-196℃ |
液氮、液氨、甲烷、乙烯、二氧化碳等 |
|
DZ61H-300(Lb) |
300 |
5.0 |
||
|
DZ61H-600(Lb) |
600 |
10.0 |
||
|
DZ61H-800(Lb) |
800 |
14.0 |
DZ61Y鍛鋼低溫閘閥零部件材料表：
|
型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
DZ11H-150(Lb) |
低溫鋼、LCB、不銹鋼 |
鉻不銹鋼 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
柔性石棉 |
|
DZ11H-300(Lb) |
||||
|
DZ11H-600(Lb) |
||||
|
DZ11H-800(Lb) |
||||
|
DZ61H-150(Lb) |
低溫鋼、LCB、不銹鋼 |
鉻不銹鋼 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
柔性石棉 |
|
DZ61H-300(Lb) |
||||
|
DZ61H-600(Lb) |
||||
|
DZ61H-800(Lb) |
||||

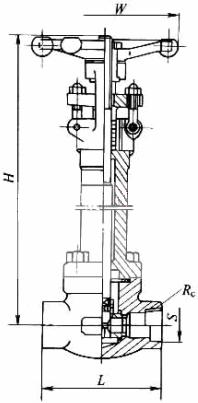

DZ61Y鍛鋼低溫閘閥結構：（圖）
DZ61Y鍛鋼低溫閘閥外觀尺寸：
|
DN |
S/mm |
T/in |
W/mm |
H（開）/mm |
重量/kg |
||
|
in |
mm |
JNSI |
JIS |
||||
|
? |
15 |
21.8 |
22.2 |
? |
125 |
333 |
7.1 |
|
? |
20 |
27.1 |
27.7 |
? |
125 |
360 |
9.4 |
|
1 |
25 |
33.8 |
34.5 |
1 |
160 |
407 |
13.5 |
|
1? |
32 |
42.6 |
42.2 |
1? |
160 |
475 |
15.0 |
|
1? |
40 |
48.7 |
49.1 |
1? |
180 |
475 |
17.8 |
|
2 |
50 |
61.1 |
61.1 |
2 |
200 |
551 |
28.0 |
DZ61Y鍛鋼低溫閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
