柱塞閥 平衡式柱塞閥
更新：2022/9/20 9:48:53??????點擊：
- 品牌：???工開閥門
- 型號：???U46SM
產品介紹
U46SM平衡式柱塞閥
是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。
U46SM平衡式柱塞閥特點：
1、閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎產品。其優越性遠勝于普通截止閥。
2、密封環采用回彈性強、耐磨性高的無毒新型密封材料。
3、密封可靠、經久耐用，從而提高了閥門的使用壽命。
U46SM平衡式柱塞閥性能：
|
實驗項目 |
實驗介質 |
實驗壓力 |
|
壓強實驗 |
水 |
1.5PN |
|
高壓密封實驗 |
水 |
1.1PN |
|
低壓氣密封實驗 |
氣 |
0.5-0.7MPa |
U46SM平衡式柱塞閥零部件材料表：
|
閥體 |
鑄鋼不銹鋼含鉬不銹鋼蒙乃爾 WCB CF8(304) CF8M(31 6) |
|
密封圈 |
304 316 Monel 507鉬鈷鉻鎢鈷鉻鉬
|
|
上密封圈材料 |
聚四氟乙烯含氟柔性石墨對位聚苯含碳纖維柔性石墨 |

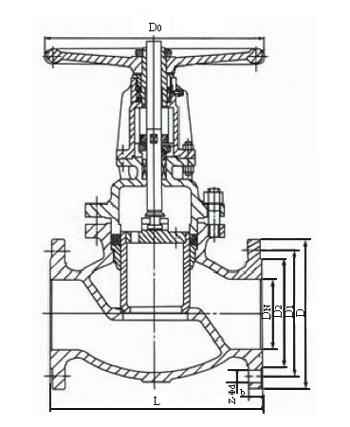

U46SM平衡式柱塞閥：（圖）
U46SM平衡式柱塞閥外觀尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
Z-φd |
D0 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
400 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
450 |
|
250 |
650 |
405 |
355 |
320 |
30 |
12-25 |
500 |
|
300 |
750 |
460 |
410 |
375 |
30 |
12-25 |
560 |
|
350 |
850 |
520 |
470 |
435 |
34 |
16-25 |
640 |
|
400 |
914 |
580 |
525 |
485 |
36 |
16-30 |
750 |
|
450 |
987 |
640 |
585 |
545 |
40 |
20-30 |
帶傘齒輪轉動 |
|
500 |
987 |
705 |
650 |
608 |
44 |
20-34 |
U46SM平衡式柱塞閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
