止回閥 對夾立式止回閥
更新：2022/7/28 11:13:36??????點擊：
- 品牌：???工開閥門
- 型號：???H72H,H72Y
產品介紹

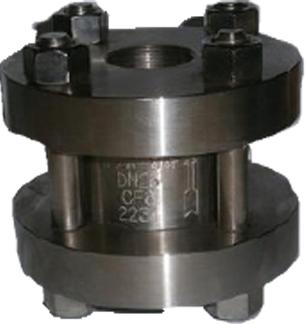

H72H,H72Y對夾立式止回閥
適用于公稱壓力PN16.0MPa~32.0MPa；工作溫度-196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，H72型對夾立式止回閥可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。
H72H,H72Y對夾立式止回閥性能：
|
型號 |
公稱壓力 |
試驗壓力p（MPa） |
工作壓力 |
工作溫度 |
工作介質 |
|
|
殼體 |
密封 |
|||||
|
H72Y-160 |
16 |
24 |
16 |
16 |
≤200 |
氮、氫、銅按、氨氣、堿液 |
|
H72Y-320 |
32 |
48 |
32 |
32 |
||
|
H72W-220R |
22 |
33 |
22 |
22 |
尿素、甲胺 |
|
|
H72W-320R |
32 |
48 |
32 |
32 |
||
H72H,H72Y對夾立式止回閥零部件材料表：
|
零件名稱 |
閥座、閥瓣 |
閥蓋 |
閥體 |
O形圈 |
|
H72Y-160 H72Y-320 |
鉻鋼 |
碳鋼 |
鉻鋼 |
氟26-41橡膠 |
|
H72W-220R H72W-320R |
鉻鎳鉬不銹 |
— |
||
H72H,H72Y對夾立式止回閥結構：（圖）
H72H,H72Y對夾立式止回閥外觀尺寸：
|
公稱通徑 |
尺寸 |
重量 |
|||||
|
D |
D1 |
d |
M |
L |
L1 |
||
|
10 |
95 |
42 |
10 |
M24 |
60 |
155 |
3.4 |
|
15 |
95 |
42 |
12 |
M24 |
60 |
158 |
4.1 |
|
25 |
105 |
50 |
15 |
M33 |
65 |
163 |
6.9 |
|
32 |
115 |
62 |
25 |
M42 |
80 |
180 |
8.0 |
|
40 |
165 |
88 |
32 |
M52 |
90 |
230 |
15 |
|
50 |
165 |
88 |
39 |
M64 |
115 |
265 |
27 |
|
365 |
200 |
116 |
53 |
M80 |
140 |
315 |
49 |
|
80 |
225 |
138 |
60 |
M100 |
160 |
360 |
88 |
|
100 |
260 |
160 |
76 |
M125 |
180 |
420 |
91 |
|
125 |
300 |
195 |
90 |
M155 |
200 |
460 |
115 |
|
150 |
330 |
212 |
120 |
M175 |
220 |
500 |
145 |
|
200 |
400 |
250 |
176 |
M215 |
240 |
570 |
160 |
H72H,H72Y對夾立式止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
