針型閥 外螺紋針型閥
更新：2022/8/1 16:22:51??????點擊：
- 品牌：???工開閥門
- 型號：???J23H-40C-64C-160C-320C
產品介紹

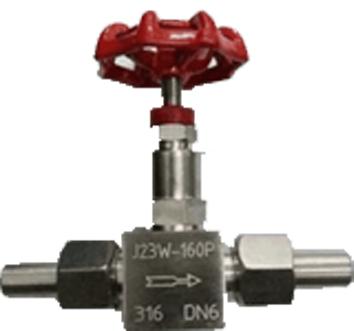

J23H-40C-64C-160C-320C高壓外螺紋針型閥
是由外螺紋連接，適用于油﹑水﹑氣等多種非腐蝕性或腐蝕性介質，適用于-40℃～+440℃ -70℃～-240℃ ≤540℃ ≤540℃。比其他類型的閥門，高壓外螺紋針型閥具有更好的密封性能和耐受壓力的能力，一般用于較小流量,較高壓力的氣體或者液體介質的密封，最合適與與壓力表配合。
J23H-40C-64C-160C-320C高壓外螺紋針型閥制造標準：
1. 制造標準: GB/T12224-2005 JB/T7747-1995
2. 連接形式: 接管對焊連接
3. 結構特征:錐面密封,活動閥瓣
4. 閥門檢驗和試驗: GB/T13927-1992
5. 公稱壓力:≤10000Psi
6. 適用工作溫度:-29℃～+538℃
7. 適用介質:水,油,氣及腐蝕性與非腐蝕性介質
8. 公稱通徑:DN6,DN10,DN15,DN20,DN25…
J23H-40C-64C-160C-320C高壓外螺紋針型閥零部件材料表：
|
序號 |
零件名稱 |
材質 |
|
1 |
焊接接管 Weld tube |
20# A105 SS304 SS304L SS316 SS316L |
|
2 |
平墊圈Plain washer |
PTFE RTFE |
|
3 |
連接螺母 Connector Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
4 |
閥體 Body |
20# A105 SS304 SS304L SS316 SS316L |
|
5 |
閥蓋墊片 Bonnet Gasket |
紫銅(Red copper) PTFE |
|
6 |
閥蓋Bonnet |
20# A105 SS304 SS304L SS316 SS316L |
|
7 |
填料墊 Packing Seat |
PTFE 柔性石墨(Expanded Graphite) |
|
8 |
填料 Packing |
PTFE 柔性石墨(Expanded Graphite) |
|
9 |
填料壓蓋 Packing Gland |
20# A105 SS304 SS304L SS316 SS316L |
|
10 |
鎖緊螺母 Lock Nut |
20# A105 SS304 SS304L SS316 SS316L |
|
11 |
閥桿 Stem |
20# A105 SS304 SS304L SS316 SS316L |
|
12 |
手輪 Handle |
20# A105 SS304 SS304L SS316 SS316L |
|
13 |
帶帽螺母 Hooded Nut |
20# A105 SS304 SS304L SS316 SS316L |

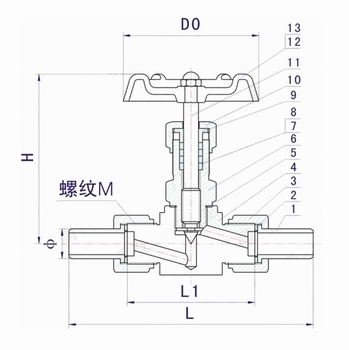

J23H-40C-64C-160C-320C高壓外螺紋針型閥結構：（圖）
J23H-40C-64C-160C-320C高壓外螺紋針型閥外觀尺寸：
|
型號 |
公稱通徑 DN |
M |
? |
L1 |
L |
H |
D0 |
|
J23H-40C-64C|160C|320C |
DN6 |
M20*1.5 |
?14 |
66 |
140 |
96 |
63 |
|
J23H-40C-64C|160C|320C |
DN10 |
M24*1.5 |
?18 |
78 |
160 |
115 |
78 |
|
J23H-40C-64C|160C|320C |
DN15 |
M30*2 |
?22 |
94 |
180 |
122 |
100 |
|
J23H-40C-64C|160C|320C |
DN20 |
M36*2 |
?28 |
108 |
220 |
156 |
110 |
|
J23H-40C-64C|160C|320C |
DN25 |
M39*2 |
?33 |
110 |
230 |
170 |
140 |
J23H-40C-64C-160C-320C高壓外螺紋針型閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
