產品介紹
H61H H61Y-250 320焊接式電站止回閥
公稱壓力PN20.0～32.0Mpa，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。
H61H H61Y-250 320焊接式電站止回閥特點：
1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型
2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好
3.支管兩端為對焊連接，適應不同的接管要求
4.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長
5.高溫耐壓部件采用 耐熱合金鋼制造,安全可靠,性能穩定,使用壽命長
H61H H61Y-250 320焊接式電站止回閥性能：
|
公稱壓力 |
試驗壓力（MPa） |
工作壓力（MPa） |
適用溫度（℃） |
適用介質 |
|||||||
|
殼體強度（水） |
密封（水） |
密封（氣） |
P54 |
P55 |
P57 |
WCB |
WC1 |
C5 |
WC6 |
|
|
|
10.0 |
15 |
11 |
0.5-0.7 |
- |
- |
- |
≤425 |
≤450 |
≤550 |
≤540 |
水、蒸汽、油品 |
|
16.0 |
24 |
18 |
- |
- |
- |
||||||
|
20.0 |
30 |
22 |
- |
- |
- |
||||||
|
25.0 |
38 |
28 |
- |
- |
- |
||||||
|
32.0 |
48 |
36 |
- |
- |
- |
||||||
H61H H61Y-250 320焊接式電站止回閥零部件材料表：
|
閥 體 |
WCB、25 |
2Cr1MoV |
WC6 |
WC9 |
|
閥 蓋 |
25 |
12CrMoV |
||
|
閥 瓣、閥 座 |
25堆STL鈷基硬質合金 |
12CrMoV STL鈷基硬質合金 |
||
|
密封環 |
增強柔性石墨 |
|||

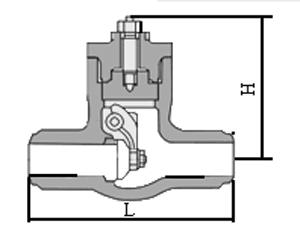

H61H H61Y-250 320焊接式電站止回閥結構：（圖）
H61H H61Y-250 320焊接式電站止回閥外觀尺寸：
|
型號 |
公稱通徑 |
尺寸 |
|
|
L |
H |
||
|
H61Y-250 |
10 |
120 |
156 |
|
15 |
170 |
200 |
|
|
20 |
170 |
210 |
|
|
25 |
170 |
210 |
|
|
32 |
200 |
245 |
|
|
40 |
230 |
270 |
|
|
50 |
350 |
300 |
|
|
65 |
326 |
412 |
|
|
80 |
470 |
370 |
|
|
100 |
560 |
418 |
|
H61H H61Y-250 320焊接式電站止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
