球閥 氣動V型球閥
更新：2022/9/7 9:01:29??????點擊：
- 品牌：???工開閥門
- 型號：???QV647Y
產品介紹
QV647Y氣動V型球閥
氣動V型球閥，球芯呈V型狀，可實現線性調節，可調范圍大。當閥門關閉時。V型缺口與閥座之間產生契形剪刀作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結場合。適宜于控制紙漿、污水，含有纖維和顆粒固體懸濁介質及粉粒狀介質。配用的ZGH系列氣缸活塞式執行機構，結構簡單，輸出力矩大。本系列球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分為單作用式和雙作用式，調節型為雙作用式。單作用式的獨特優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。產品應用于電力、石油、化工、造紙、輕紡、食品、制藥、航空航天等領域。
QV647Y氣動V型球閥制造標準：
結構長度標準：GB/T12221-2005
連接法蘭標準：GB/T9113
壓力溫度等級：GB/T12224-2005
試驗檢驗標準：GB/T13927-2008
QV647Y氣動V型球閥零部件材料表：
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
WCB(C)ZG1Cr18Ni12Mo2Ti(R) |
|
球體、閥桿 |
2Cr13304316316L |
|
雙頭螺栓 |
35CrMo |
|
閥座密封面 |
聚四氟乙稀、2Cr13+STL1Cr18Ni9Ti |
|
襯套 |
ZCuSn5Pb5Zn、氟橡膠1Cr18Ni9Ti |

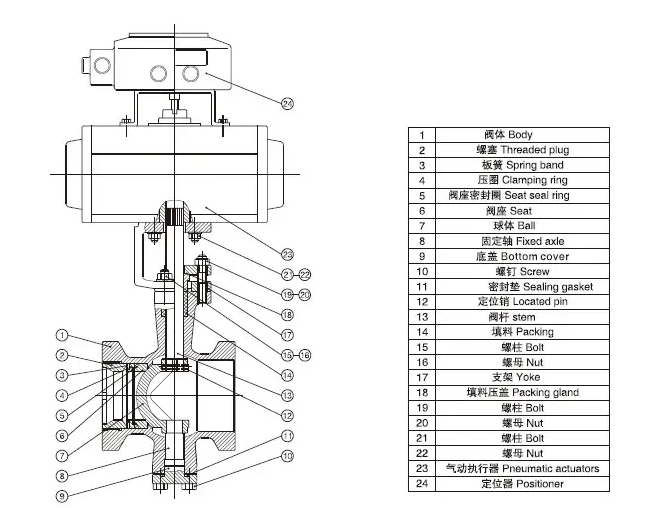

QV647Y氣動V型球閥結構：（圖）
QV647Y氣動V型球閥外觀尺寸：
|
壓 |
公稱通徑 |
對夾連接 |
法蘭連接 |
H |
|||||
|
L |
D |
L |
Do |
H1 |
L2氣 |
Qv347 |
Qv647 |
||
|
PN1.6～2.5Mpa |
25 |
50 |
64 |
|
38 |
55 |
400 |
200 |
222 |
|
40 |
60 |
82 |
|
49 |
60 |
400 |
205 |
228 |
|
|
50 |
75 |
100 |
124 |
60 |
90 |
400 |
225 |
248 |
|
|
65 |
85 |
120 |
145 |
75 |
100 |
400 |
235 |
255 |
|
|
80 |
100 |
135 |
165 |
89 |
105 |
400 |
260 |
270 |
|
|
100 |
115 |
158 |
194 |
110 |
115 |
400 |
270 |
278 |
|
|
125 |
135 |
185 |
210 |
140 |
135 |
455 |
320 |
335 |
|
|
150 |
160 |
216 |
229 |
165 |
175 |
455 |
340 |
358 |
|
|
200 |
200 |
270 |
243 |
205 |
195 |
700 |
390 |
405 |
|
|
250 |
240 |
326 |
297 |
259 |
250 |
700 |
420 |
449 |
|
|
300 |
|
|
338 |
300 |
265 |
700 |
510 |
550 |
|
QV647Y氣動V型球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
