安全閥 全啟式安全閥
更新：2022/8/1 15:25:34??????點擊：
- 品牌：???工開閥門
- 型號：???A48H、A48Y
產品介紹
A48H、A48Y彈簧全啟式安全閥
適用于工作溫度≤540℃的蒸汽、空氣等介質的設備或管路上。作為超壓保護裝置。是一種由進口靜壓開啟的自動泄壓防護裝置，它是壓力容器最為重要的安全附件之一。
A48H、A48Y彈簧全啟式安全閥特點：
當容器內壓力超過某一定值時,依靠介質自身的壓力自動開啟閥門，迅速排出一定數量的介質。當容器內的壓力降到允許值時，閥又自動關閉，使容器內壓力始終低于允許壓力的上限，自動防止因超壓而可能出現的事故，所以安全閥又被稱為壓力容器的最終保護裝置。
A48H、A48Y彈簧全啟式安全閥零部件材料表：
|
NO |
零件名稱 |
材料 |
|
1 |
閥體 |
WCB |
|
2 |
閥座 |
ZG2Cr13 |
|
3 |
調節圈 |
ZG2Cr13 |
|
4 |
閥瓣 |
2Cr13 |
|
5 |
導向套 |
2Cr13 |
|
6 |
閥蓋 |
ZG230-450 |
|
7 |
彈簧 |
50CrVA |
|
8 |
閥桿 |
2Cr13 |
|
9 |
扳手 |
ZG200-400 |
|
10 |
調整螺桿 |
45 |
|
11 |
保護罩 |
ZG200-400 |
|
12 |
密封面材料 |
"H"堆焊D507,"Y"堆焊Co基硬質合金 |

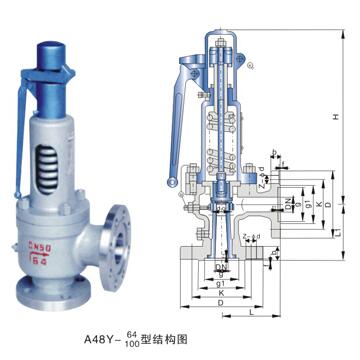

A48H、A48Y彈簧全啟式安全閥結構：（圖）
A48H、A48Y彈簧全啟式安全閥外觀尺寸：
1.6MPa
|
型號 |
公稱通徑 |
do |
D |
K |
g |
g1 |
b |
f |
f1 |
Z-?d |
f |
L |
L1 |
H |
|
A48Y-16C |
20 |
15 |
105 |
75 |
|
55 |
16 |
2 |
|
4-14 |
2 |
110 |
95 |
411 |
|
25 |
16 |
115 |
85 |
|
65 |
16 |
2 |
|
4-14 |
2 |
110 |
95 |
411 |
|
|
32 |
20 |
140 |
100 |
|
78 |
18 |
2 |
|
4-18 |
3 |
115 |
100 |
411 |
|
|
40 |
25 |
150 |
110 |
|
85 |
18 |
3 |
|
4-18 |
3 |
120 |
110 |
472 |
|
|
50 |
32 |
165 |
125 |
|
100 |
20 |
3 |
|
4-18 |
3 |
135 |
120 |
532 |
|
|
65 |
40 |
185 |
145 |
|
120 |
20 |
3 |
|
4-18 |
3 |
160 |
140 |
556 |
|
|
80 |
50 |
200 |
160 |
|
135 |
20 |
3 |
|
8-18 |
3 |
170 |
135 |
561 |
|
|
100 |
65 |
220 |
180 |
|
155 |
20 |
3 |
|
8-18 |
3 |
195 |
175 |
667 |
|
|
125 |
80 |
250 |
210 |
|
185 |
22 |
3 |
|
8-18 |
3 |
210 |
190 |
857 |
|
|
150 |
100 |
285 |
240 |
|
210 |
24 |
3 |
|
8-23 |
3 |
255 |
230 |
915 |
|
|
200 |
125 |
340 |
295 |
|
265 |
26 |
3 |
|
12-23 |
3 |
300 |
260 |
1073 |
|
|
250 |
150 |
405 |
355 |
|
320 |
30 |
3 |
|
12-26 |
4 |
350 |
320 |
1307 |
|
|
300 |
220 |
460 |
410 |
|
375 |
30 |
4 |
|
12-26 |
4 |
370 |
350 |
1233 |
|
|
350 |
250 |
520 |
470 |
|
435 |
34 |
4 |
|
16-26 |
4 |
500 |
450 |
1711 |
|
|
400 |
280 |
580 |
525 |
|
485 |
36 |
4 |
|
16-30 |
4 |
500 |
450 |
1780 |
A48H、A48Y彈簧全啟式安全閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
