截止閥 電動截止閥
更新：2022/7/25 15:49:37??????點擊：
- 品牌：???工開閥門
- 型號：???J961Y
產品介紹
J961Y電動電站截止閥
適用于公稱壓力PN20～32MPa及P54/100V-P57/170V ，工作溫度≤540℃（其中P57/170V工作溫度為570℃）的石油 、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質,，適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
J961Y電動電站截止閥特點：
1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。
J961Y電動電站截止閥制造標準：
|
設計與制造 |
結構長度 |
壓力 – 溫度等級 |
試驗標準 |
|
E101 |
E101 |
E101 |
E101 |
J961Y電動電站截止閥零部件材料表：
|
零件材料 |
材料牌號 |
||
|
閥 體 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
|
閥 蓋 |
WCB A105 |
WC6 12Cr1MoV |
WC9 12Cr1MoV |
|
閥 瓣 |
WCB A105 |
WC6 25Cr2MoV |
WC9 25Cr2MoV |
|
閥 桿 |
2Cr13 / 1Cr17Ni2 |
25Cr2MoV |
25Cr2MoV |
|
閥 座 |
25 + STL |
304 |
304 |
|
密封環 （ 墊 片 ） |
增強柔性石墨 / 軟鋼 |
||
|
填 料 |
增強柔性石墨 |
||
|
閥 桿 螺 母 |
ZCuAl10Fe3 / D2 |
||

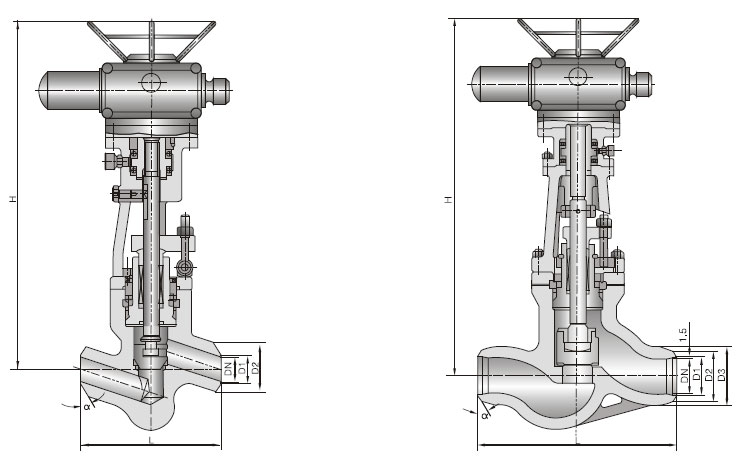

J961Y電動電站截止閥結構：（圖）
J961Y電動電站截止閥外觀尺寸：
|
公稱通徑 |
J961H(Y)-100、200、250、320 J961Y-P54/100V、P54/140V、P54/170V |
|||||
|
主要外形尺寸和I連接尺寸 |
||||||
|
L |
D1 |
D2 |
D3 |
α |
H |
|
|
15 |
150 |
17 |
36 |
/ |
37.5° |
518 |
|
20 |
170 |
22 |
42 |
/ |
37.5° |
518 |
|
25 |
170 |
26 |
42 |
/ |
37.5° |
518 |
|
32 |
180 |
31 |
44 |
/ |
37.5° |
560 |
|
40 |
230 |
38 |
60 |
/ |
37.5° |
545 |
|
50 |
350 |
50 |
82 |
/ |
32° |
748 |
|
65 |
330 |
69 |
100 |
110 |
32° |
829 |
|
80 |
470 |
84 |
108 |
130 |
32° |
898 |
|
100 |
560 |
107 |
144 |
165 |
32° |
913 |
J961Y電動電站截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
