球閥 偏心半球閥
更新：2022/9/6 15:19:08??????點擊：
- 品牌：???工開閥門
- 型號：???QB347Y
產品介紹
QB347Y純堿 偏心半球閥
閥門采用偏心結構，通過傳動機構達到調節、切斷的目的，純堿 偏心半球閥全系列均采用固定球結構。偏心閥在開啟時閥芯位于藏球室內，流通截面大，閥芯不易被沖刷；關閉時閥芯球面逐漸接近閥座漸近，可有效地切除結疤、結晶和結垢等現象，實現可靠密封。是針對結疤、結垢、結晶、沖刷等應用場合的新一代高性能純堿行業 球閥。
QB347Y純堿 偏心半球閥特點：
1、流通能力大、流阻小。這是因?yàn)殚_啟后閥芯位于藏球室內，閥體流道呈直筒形。
2、操作力矩小，旋轉90°即可完成啟閉，操作輕便。
3、密封嚴密，耐氯根腐蝕，耐結晶沖刷。介質的結疤、結垢不影響啟閉，這是高閥純堿偏心閥的特點。
4、使用壽命長，密封面耐磨，閥座有補償量，可調整。
QB347Y純堿 偏心半球閥性能：
|
公稱通徑 DN (mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數 |
Kv |
125 |
208 |
290 |
465 |
658 |
850 |
1380 |
2170 |
3090 |
|
Cv |
146 |
243 |
338 |
543 |
768 |
992 |
1610 |
2530 |
3610 |
|
|
公 稱 壓 力 |
1.6 、 2.5 、 4.0Mpa |
|||||||||
|
流 量 特 性 |
近似直線 |
|||||||||
|
額 定 行 程 |
90° |
|||||||||
|
氣 源 壓 力 |
0.4～0.6 MPa |
|||||||||
|
溫 度 范 圍 |
-70～420 ℃ |
|||||||||
|
允 許 壓 差 |
公 稱 壓 力 |
2.0* MPa |
1.0 MPa |
|||||||
|
允 許 泄 漏 量 |
ANSI Ⅵ 級 |
|||||||||
|
動 作 時 間 |
6～60 秒 |
|||||||||
|
執行機構輸出力矩 |
60～32550 Nm |
|||||||||
QB347Y純堿 偏心半球閥零部件材料表：
|
名稱 |
材質 |
|
閥體 |
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
|
閥軸 |
2Cr13、1Cr13 |
|
閥瓣 |
合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
|
閥座 |
合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
|
軸承 |
鋁青銅、FZ－1復合材料 |
|
填料 |
聚四氟乙烯、柔性石墨 |

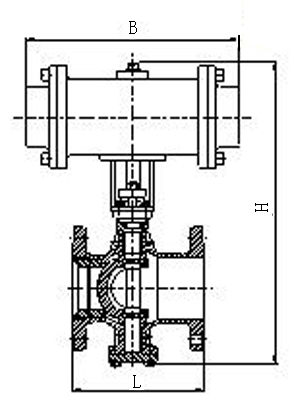

QB347Y純堿 偏心半球閥結構：（圖）
QB347Y純堿 偏心半球閥外觀尺寸：
PN16（mm）
|
公稱通徑 |
D0 |
L |
D |
b |
f |
Z-Φd |
H |
B |
|||
|
mm |
inch |
氣動 |
電動 |
蝸輪傳動 |
|||||||
|
40 |
1-1/2 |
49 |
165 |
150 |
16 |
3 |
4-18 |
248 |
365 |
225 |
400 |
|
50 |
2 |
60 |
178 |
160 |
16 |
3 |
4-18 |
248 |
365 |
225 |
400 |
|
65 |
2-1/2 |
75 |
190 |
180 |
18 |
3 |
4-18 |
255 |
375 |
235 |
400 |
|
80 |
3 |
89 |
203 |
195 |
20 |
3 |
8-18 |
270 |
380 |
260 |
400 |
|
100 |
4 |
113 |
229 |
215 |
20 |
3 |
8-18 |
278 |
390 |
270 |
400 |
|
125 |
5 |
140 |
254 |
245 |
22 |
3 |
8-18 |
335 |
405 |
320 |
455 |
|
150 |
6 |
164 |
267 |
280 |
24 |
3 |
8-23 |
358 |
420 |
340 |
455 |
|
200 |
8 |
205 |
292 |
335 |
26 |
3 |
12-23 |
405 |
510 |
390 |
700 |
|
250 |
10 |
259 |
394 |
405 |
30 |
3 |
12-25 |
449 |
540 |
420 |
700 |
|
300 |
12 |
300 |
419 |
460 |
30 |
4 |
12-25 |
550 |
605 |
510 |
700 |
|
350 |
14 |
350 |
550 |
520 |
34 |
4 |
16-25 |
640 |
650 |
600 |
800 |
|
400 |
16 |
400 |
600 |
580 |
36 |
4 |
16-30 |
760 |
810 |
710 |
800 |
|
450 |
18 |
450 |
650 |
640 |
40 |
4 |
20-30 |
850 |
890 |
800 |
800 |
|
500 |
20 |
500 |
700 |
705 |
44 |
4 |
20-34 |
910 |
970 |
860 |
960 |
QB347Y純堿 偏心半球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
