閘閥 鍛鋼電動閘閥
更新：2022/8/31 9:23:45??????點擊：
- 品牌：???工開閥門
- 型號：???Z961Y-1500LB
產品介紹
Z961Y-1500LB鍛鋼電動閘閥
適用于ANSI CLass1500-3500，工作溫度在-29～570℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。
Z961Y-1500LB鍛鋼電動閘閥性能：
|
殼體材料 |
適用溫度/℃ |
適用介質 |
|
ASTM A216 WCB |
≤425 |
蒸汽、水 |
|
ASTM A217 WCl |
≤450 |
|
|
|
|
|
|
ASTM A217 WC9 |
≤590 |
Z961Y-1500LB鍛鋼電動閘閥制造標準：
1、制造驗收技術條件按日本火力發電用閥標準的E101的規定。
2、閥門結構長度按E101的規定。
3、閥體焊接坡口按ANSl B16 25的規定或按用戶提供的尺寸。
Z961Y-1500LB鍛鋼電動閘閥零部件材料表：
|
零件名稱 |
材料牌號 |
|||
|
閥體 |
WCB |
WCl |
WC6 |
WC9 |
|
閘板 |
WCB |
WCl |
WC6 |
WC9 |
|
閥蓋 |
25 |
15CrMoVA |
12CrMoVA |
12CrMoVA |
|
|
|
|
|
|
|
閥桿 |
38CrMoAlA |
38CrMoAlA |
38CrMoAIA |
38CrMoAIA |
|
|
|
|||
|
填料 |
|
|||
|
|
|
WCB |
WCB |
WCB |
|
|
|
|
||
|
密封環 |
S軟鋼(增強柔性石墨) |
S軟鋼 |
F軟鋼 |
|
|
閥桿螺母 |
zQAL9-4或A439 D2 |
|||

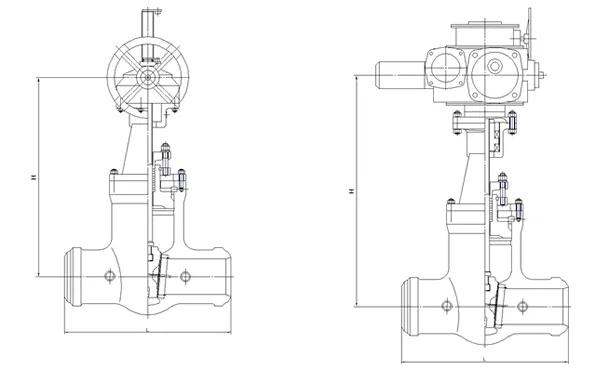

Z961Y-1500LB鍛鋼電動閘閥結構：（圖）
Z961Y-1500LB鍛鋼電動閘閥外觀尺寸：
|
公稱通徑 |
外形尺寸和連接尺寸 |
|
|||
|
|
|
|
|
||
|
2(1/2) |
56 |
254 |
671 |
200 |
48 |
|
3 |
64 |
305 |
692 |
200 |
58 |
|
4 |
84 |
406 |
790 |
230 |
98 |
|
5 |
1OO |
483 |
875 |
260 |
128 |
|
6 |
126 |
559 |
1055 |
360 |
215 |
|
8 |
158 |
711 |
1148 |
41O |
387 |
Z961Y-1500LB鍛鋼電動閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
