電磁閥 高溫電磁閥
更新：2022/8/1 12:07:04??????點擊：
- 品牌：???工開閥門
- 型號：???ZCG高溫電磁閥
產品介紹

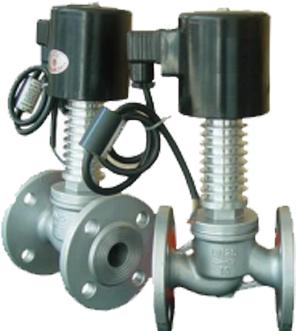

ZCG高溫電磁閥
用于各種中溫、高溫、常壓、高壓場合,適用于中高溫?zé)崴?、高溫蒸汽、飽和蒸汽、過熱蒸汽及導熱油等管路的自動控制；廣泛應用于窯爐設備、干燥設備、石油化工、生物制藥、暖通空調、電鍍涂裝、橡塑機械、食品飲料、造紙、印染及電力礦業等行業，是自動化控制工程、項目改造及設備配套的首選產品。
ZCG高溫電磁閥特點：
①特殊場合可持續長時間通電，采用全金屬密封，介質流體溫度最高可達350℃-450°C
②不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
③采用新穎巧妙的閥芯結構及安裝散熱裝置，使結構更加緊湊，重量是同類產品的三分之一
④采用不銹鋼活塞結構，閥芯磨損可自動補償，更加提高電磁閥的壽命和可靠性，可持續頻繁工作
⑤介質流體最高壓力可分別提供2.5Mpa-4.0Mpa;
ZCG高溫電磁閥制造標準：
|
介質溫度℃ |
ZCG |
≤250 ≤450 |
|||||||
|
ZCH |
≤400 |
||||||||
|
公稱壓力(MPa) |
ZCG |
2.5 |
|||||||
|
ZCH |
4.0 |
||||||||
|
工作壓差(MPa) |
ZCG |
0.1-2.5 |
|||||||
|
ZCH |
0.1-4.0 |
||||||||
|
公稱通徑(MPa) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
功耗 |
130VA |
480VA |
|||||||
|
電源電壓 |
AC220V DC 24V 其余規格可作特殊訂貨 |
||||||||
|
額定流量系數(KV) |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
58 |
85 |
154 |
|
泄漏量(ml/min) |
按JB/T7352-94·F規定 |
||||||||
ZCG高溫電磁閥技術參數：
原理結構：分步直動活塞型、先導活塞型
流體溫度：C7組：≤350℃
控制方式：常閉式、常開式
標準電壓：AC220V、DC24V (其它可特制)
流體范圍①：熱水、蒸汽、導熱油等高溫介質
環境溫度：-30--75℃
密封材料：PTFE、紫銅
電氣連接：接線盒
防護等級：普通型IP54、防爆型IP56
防爆等級：dⅡBT4 、dⅡCT5

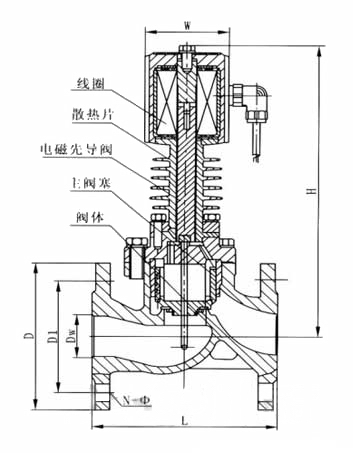

ZCG高溫電磁閥結構：（圖）
ZCG高溫電磁閥外觀尺寸：
|
型號規格② |
通徑DN[mm] |
工作壓力 [bar] |
閥體材質 |
內螺紋式尺寸［mm］ |
法蘭式尺寸［mm］ |
|||||
|
G |
L |
H |
L |
H |
D |
n-d |
||||
|
ZCG15 |
15 |
B016級：0-16 |
不銹鋼 |
1/2〃 |
90 |
198 |
90 |
200 |
Φ95 |
4-Φ12 |
|
ZCG 20 |
20 |
3/4〃 |
95 |
200 |
115 |
205 |
Φ105 |
4-Φ14 |
||
|
ZCG 25 |
25 |
1〃 |
110 |
210 |
125 |
210 |
Φ115 |
4-Φ14 |
||
|
ZCG 32 |
32 |
1 1/4〃 |
120 |
220 |
140 |
220 |
Φ135 |
4-Φ18 |
||
|
ZCG 40 |
40 |
1 1/2〃 |
140 |
230 |
165 |
230 |
Φ145 |
4-Φ18 |
||
|
ZCG 50 |
50 |
2〃 |
160 |
245 |
190 |
260 |
Φ160 |
4-Φ18 |
||
|
ZCG65F |
65 |
B16級：0.5-16 |
不銹鋼 |
- |
- |
- |
250 |
310 |
Φ185 |
4-Φ18 |
|
ZCG 80F |
80 |
- |
- |
- |
270 |
325 |
Φ200 |
8-Φ18 |
||
|
ZCG100F |
100 |
- |
- |
- |
320 |
420 |
Φ220 |
8-Φ18 |
||
|
ZCG150F |
150 |
- |
- |
- |
400 |
490 |
Φ285 |
8-Φ18 |
||
ZCG高溫電磁閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
