球閥高壓鍛鋼球閥

更新：2022/8/12 9:57:43??????點擊：

品牌：???工開閥門
型號：???Q41N

產品介紹

Q41N高壓鍛鋼球閥

主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性密封設計結構等。

Q41N高壓鍛鋼球閥特點：

1、所有部件均為鍛件
2、采用下裝式閥桿，設備倒密封結構
3、采用鑲嵌式閥座，閥座背后設備O型圈,確保介質不外漏
4、密封面采用尼龍或聚四氟乙烯，它的磨擦系數通常為巴氏合金的1/3，因此它是一種自然滑性材料。但抗彎曲強度和沖擊強度及較高的延性，與金屬不相上下。

Q41N高壓鍛鋼球閥性能：

公稱壓力PN	16	32	MPa
強度試驗壓力PT	24	48	MPa
低壓密封試驗力	0.6		MPa
高壓密封試驗力	17.6	35.2	MPa
適用介質	水、油品、蒸汽
適用溫度	-40～120℃

Q41N高壓鍛鋼球閥零部件材料表：

零件名稱	材質
零件名稱	GB	ASTM
閥體、閥蓋	WCB	A216-WCB
密封圈	尼龍	尼龍
球體	1Cr18Ni9Ti	SS 304
閥座、閥桿	2Cr13	A246-416
O形圈	四氟	四氟
雙頭螺栓	35CrMoA	A193-B7

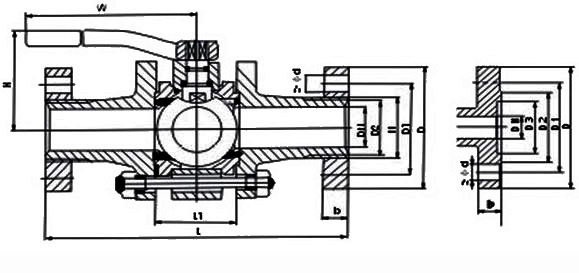

Q41N高壓鍛鋼球閥結構：（圖）

Q41N高壓鍛鋼球閥外觀尺寸：

公稱壓力	公稱通徑	主要尺寸
		L		D		H		W	M	D2	b	Z-Φd
		法蘭	對焊	法蘭	對焊	法蘭	對焊	W	法蘭
16.0	10	210	150	95	90	77	58	220	M24×2	18	20	3-18
	15	230	170	95	100	85	62	220	M24×2	20	20	3-18
	20	240	190	105	110	94	75	250	M33×2	28	20	3-18
	25	260	205	105	115	100	80	250	M33×2	28	22	3-18
	32	300	230	115	150	120	96	300	M42×2	38	24	4-18
	40		260	165	170	150	111	400	M52×2	48	30	6-26
	50	400	330	165	200	165	128	450	M64×3	58	32	6-26
	65	490	360	200	225	180	180	500	M80×3	74	40	6-29
	80	580	380	225	270	200	200	600	M100×3	94	50	6-33
	100	620	430	260	320	245	245	800	M125×4	115	60	6-36
32.0	10	210	150	95	90	77	58	220	M24×2	18	20	3-18
	15	230	170	105	100	85	62	220	M33×2	28	20	3-18
	20	240	190	105	110	94	75	250	M33×2	28	20	3-18
	25	260	205	115	115	100	80	250	M42×2	35	25	4-18
	32	300	230	165	150	120	96	300	M52×2	41	30	4-22
	40	350	260	165	170	150	111	400	M64×3	47	35	6-26
	50	400	330	200	200	165	128	450	M80×3	70	40	6-29
	65	490	360	225	225	180	180	500	M100×3	90	50	6-33
	80	580	380	260	270	200	200	600	M125×4	112	55	6-36
	100	620	430	300	320	245	245	800	M155×4
