蝶閥 硬密封蝶閥
更新：2022/8/5 15:15:24??????點擊：
- 品牌：???工開閥門
- 型號：???D363H
產品介紹
D363H焊接式金屬硬密封蝶閥
適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。
D363H焊接式金屬硬密封蝶閥特點：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
3、此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。
5、傳動型式:蝸輪傳動、氣動傳動、電動傳動。
D363H焊接式金屬硬密封蝶閥制造標準：
|
焊接尺寸 |
GB1224；ANSI B16.25；DIN2559 |
|
結構長度 |
GB/T12221-1989；API609 |
|
壓力試驗 |
GB/T13927-1992；API598 |
D363H焊接式金屬硬密封蝶閥技術參數：
|
公稱通徑DN（mm） |
DN（100～1200）mm、in4-48 |
|
公稱壓力PN（MPa） |
強度試驗（1.5×PN）密封試驗（1.1×PN） |
|
適用溫度 |
碳鋼：-29℃～425℃，不銹鋼：-40℃～600℃ |
|
適用介質 |
水、熱水、蒸汽、油品 |
|
焊接標準 |
GB12224、ANSI B16.25、DIN2559 |
|
壓力等級 |
ANSI 150LB磅級/PN25 |
|
驅動形式 |
蝸輪傳動、氣動、電動 |
D363H焊接式金屬硬密封蝶閥零部件材料表：
|
閥體 |
碳鋼、不銹鋼、鉻鉬鋼 |
|
蝶板 |
碳鋼、合金鋼、鉻鉬鋼 |
|
閥座 |
不銹鋼、鈷基硬質合金 |
|
軸套 |
不銹鋼 |
|
閥桿 |
不銹鋼、特殊材料 |
|
填料 |
柔性石墨 |

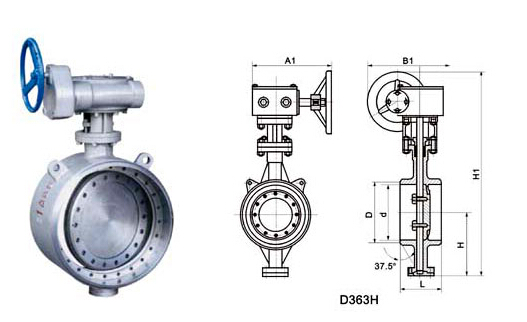

D363H焊接式金屬硬密封蝶閥結構：（圖）
D363H焊接式金屬硬密封蝶閥外觀尺寸：
|
公稱壓力 |
PN1.6 |
||||||||
|
公稱通徑 |
外形尺寸（參考值） |
重量 |
|||||||
|
毫米 |
英寸 |
L |
D |
d |
H |
H1 |
A1 |
B1 |
|
|
80 |
3 |
180 |
90 |
78 |
90 |
356 |
180 |
200 |
27 |
|
100 |
4 |
190 |
110 |
96 |
100 |
375 |
180 |
200 |
34 |
|
125 |
5 |
200 |
135 |
121 |
113 |
401 |
180 |
200 |
41 |
|
150 |
6 |
210 |
161 |
146 |
130 |
450 |
270 |
280 |
43 |
|
200 |
8 |
230 |
222 |
202 |
205 |
545 |
400 |
425 |
81 |
|
250 |
10 |
250 |
278 |
254 |
235 |
630 |
400 |
425 |
102 |
|
300 |
12 |
270 |
330 |
303 |
275 |
715 |
450 |
560 |
132 |
|
350 |
14 |
290 |
382 |
351 |
309 |
817 |
450 |
560 |
164 |
|
400 |
16 |
310 |
432 |
398 |
346 |
923 |
535 |
580 |
193 |
|
450 |
18 |
330 |
484 |
450 |
932 |
1059 |
535 |
580 |
238 |
|
500 |
20 |
350 |
535 |
501 |
427 |
1126 |
535 |
580 |
302 |
|
600 |
24 |
390 |
636 |
602 |
509 |
1369 |
570 |
660 |
457 |
|
700 |
28 |
430 |
726 |
692 |
572 |
1492 |
750 |
550 |
810 |
|
800 |
32 |
470 |
826 |
792 |
638 |
1622 |
750 |
550 |
1093 |
|
900 |
36 |
510 |
926 |
892 |
700 |
1924 |
750 |
550 |
1410 |
|
1000 |
40 |
550 |
1028 |
992 |
765 |
2054 |
900 |
750 |
1870 |
|
1200 |
48 |
630 |
1228 |
1192 |
860 |
2259 |
1000 |
925 |
2082 |
|
1400 |
56 |
710 |
1428 |
1392 |
986 |
2610 |
1000 |
925 |
2850 |
|
1600 |
64 |
790 |
1628 |
1592 |
1106 |
2856 |
1000 |
925 |
4235 |
|
1800 |
72 |
870 |
1828 |
1792 |
1226 |
3121 |
1100 |
980 |
5346 |
|
2000 |
80 |
950 |
2028 |
1992 |
1345 |
3385 |
1100 |
980 |
7328 |
D363H焊接式金屬硬密封蝶閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
