止回閥 對夾止回閥
更新：2022/8/19 14:52:36??????點擊：
- 品牌：???工開閥門
- 型號：???H71H、H71W
產品介紹
H71H、H71W對夾升降式止回閥
閥由閥體、閥瓣、彈簧等組成，水平或垂直安裝于管路系統，防止介質倒流，具有結構短、體積小、質量輕；閥瓣關閉快速，水錘壓力??；流道通暢，流體阻力?。粍幼黛`敏，密封性能好。
H71H、H71W對夾升降式止回閥特點：
1、產品結構緊湊合理、密封可靠、性能優良。
2、體積小、重量輕。
3、適用范圍廣。
4、閥瓣關閉快速、動作靈敏。
5、關閉沖擊力小、不易產生水錘現象。
6、流道通暢、流體阻力小。
H71H、H71W對夾升降式止回閥技術參數：
|
型號 |
公稱通徑 |
試驗壓力 |
工作溫度 |
適用溫度 |
|
|
殼體 |
密封 |
||||
|
H71H-16Q |
1.6 |
2.4 |
1.76 |
≤235℃ |
水、蒸氣、油品等 |
|
H71H-25Q |
2.5 |
3.75 |
2.75 |
≤235℃ |
|
|
H71W-25H |
≤300℃ |
||||
|
H71W-25P |
≤200℃ |
硝酸等腐蝕性介質 |
|||
|
H71W-40H |
4.0 |
6.0 |
4.4 |
≤300℃ |
|
|
H71W-40P |
≤200℃ |
水、蒸氣 |
|||
H71H、H71W對夾升降式止回閥零部件材料表：
|
型號 |
閥門 |
閥瓣 |
彈簧 |
|
H71H-16Q H71H-25Q |
QT400-15 |
25 |
50CrVA |
|
H71W-25H H71W-40H |
2Cr13 |
1Cr13 |
1Cr18Ni9 |
|
H71W-25P H71W-40P |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |

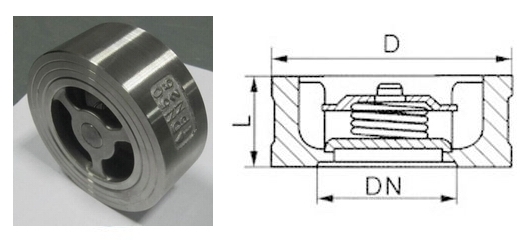

H71H、H71W對夾升降式止回閥結構：（圖）
H71H、H71W對夾升降式止回閥外觀尺寸：
|
公稱通徑 |
L |
D, |
||
|
1.6 |
2.5 |
4.0 |
||
|
15 |
25 |
48 |
48 |
48 |
|
20 |
31.5 |
58 |
58 |
58 |
|
25 |
35.5 |
68 |
68 |
68 |
|
32 |
40 |
80 |
80 |
870 |
|
40 |
45 |
90 |
90 |
90 |
|
50 |
56 |
105 |
105 |
105 |
|
65 |
63 |
125 |
125 |
125 |
|
80 |
71 |
140 |
140 |
140 |
|
100 |
80 |
160 |
165 |
165 |
|
125 |
110 |
190 |
195 |
195 |
|
150 |
125 |
215 |
225 |
225 |
|
200 |
160 |
270 |
285 |
390 |
|
250 |
200 |
330 |
340 |
350 |
|
300 |
250 |
385 |
400 |
415 |
H71H、H71W對夾升降式止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
