CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥
的SCCV關閉系統是自動定心,自動關閉系統(Self?Closing?and?Cente-ring?Valve?System)的英文縮寫,下同。該關閉方式突破了傳統的設計,巧妙地利用凝結水土流出時的吸力和閥內的壓力使閥芯關閉。使CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥的閥芯在關閉過程中具有緩衡作用,減少了閥芯閥座間的磨損。
CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥性能:
產品型號 |
使用壓力范圍(Mpa) |
允許溫度(℃) |
ES5 (CS15H-3.7.11.16) |
0.01-0.3·0.7·1.1·1.6 |
350 |
ESH5 (CS15H-3.7.11.16P) |
0.01-0.3·0.7·1.1·1.6·21 |
350 |
ESH5F (CS45H-3.7.11.16P) |
0.01-0.3·0.7·1.1·1.6·21 |
350 |
ES8B (CS15H-5.8.16) |
0.01-0.5·0.8·1.6 |
220 |
ES8N (CS15H-5.8.16) |
0.01-0.5·0.8·1.6 |
220 |
ES8BF (CS45H-5.8.16) |
0.01-0.5·0.8·1.6 |
220 |
ES8NF (CS45H-5.8.16) |
0.01-0.5·0.8·1.6 |
220 |
ES10 (CS15H-8.8.16) |
0.01-0.8·1.2·1.6 |
220 |
ES10F (CS45H-8.12.16) |
0.01-0.8·1.2·1.6 |
220 |
ES12N (CS45H-16) |
0.01-1.6 |
200 |
CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥零部件材料表:
產品型號 |
閥體材質 |
ES5 (CS15H-3.7.11.16) |
WCB |
ESH5 (CS15H-3.7.11.16P) |
WCB |
ESH5F (CS45H-3.7.11.16P) |
WCB |
ES8B (CS15H-5.8.16) |
WCB |
ES8N (CS15H-5.8.16) |
WCB |
ES8BF (CS45H-5.8.16) |
WCB |
ES8NF (CS45H-5.8.16) |
WCB |
ES10 (CS15H-8.8.16) |
WCB |
ES10F (CS45H-8.12.16) |
WCB |
ES12N (CS45H-16) |
WCB |

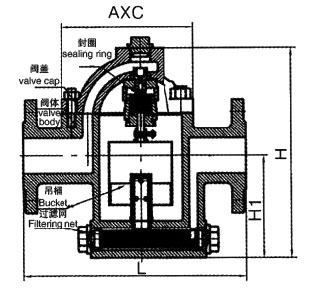

CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥:(圖)
CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥外觀尺寸:
產品型號 |
公稱通徑DN(mm) |
連接方式 |
外形尺寸 |
|||
L |
H1 |
H2 |
W |
|||
ES5 (CS15H-3.7.11.16) |
15 20 25 |
內螺紋 |
138 |
72 |
94 |
103 |
ESH5 (CS15H-3.7.11.16P) |
15 20 25 |
內螺紋 |
138 |
72 |
94 |
103 |
ESH5F (CS45H-3.7.11.16P) |
15 20 25 |
法蘭 |
210 |
72 |
94 |
103 |
ES8B (CS15H-5.8.16) |
15 20 25 |
內螺紋 |
138 |
72 |
94 |
103 |
ES8N (CS15H-5.8.16) |
15 20 25 |
內螺紋 |
138 |
72 |
94 |
103 |
ES8BF (CS45H-5.8.16) |
15 20 25 |
法蘭 |
210 |
72 |
94 |
103 |
ES8NF (CS45H-5.8.16) |
15 20 25 |
法蘭 |
210 |
72 |
94 |
103 |
ES10 (CS15H-8.8.16) |
20-40 |
內螺紋 |
200 |
93 |
132 |
142 |
ES10F (CS45H-8.12.16) |
15-25 32-50 |
法蘭 |
270 |
93 |
132 |
142 |
ES12N (CS45H-16) |
15-25 32-50 |
法蘭 |
280 |
93 |
132 |
142 |
CS15H/CS45H鐘形浮子倒吊桶式蒸汽疏水閥維護保養:
1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。
2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。
3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。
4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。
6、應對閥門的密封性能進行試驗,確保其性能。
7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。
8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門,避免對其敲打,或者支撐重物等。
其它需知,敬請來電13671965985咨詢,全天侯為您服務!
定貨需知:(備有表格請?zhí)峁┼]箱)
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱,型號,材質。
3. 標明現場工況:介質,溫度,環境]要求。
4. 產品連接方式,啟閉操作方式。
5. 定制數量,恰談時確定的樣圖(L/H)。
6. 收貨單位,收貨人,地址,收驗時間,聯系電話。
