球閥 外螺紋球閥

更新:2022/8/11 15:45:15??????點擊:
  • 品牌:???工開閥門
  • 型號:???Q21F
  • 在線訂購
產品介紹

Q21F外螺紋球閥

適用于PN1.0~6.4MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截斷或接通管路中的介質。選用不同的材質可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

Q21F外螺紋球閥特點:

分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝,結構合理、造型美觀。閥座采用彈性密封結構,密封可靠,啟閉輕松。 閥桿采用有倒密封的下裝式結構,閥腔異常升壓時,閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊(BW)承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置??稍O置90°開關定位機構,根據需要加鎖以防止誤操作,驅動方式:手動、電動、氣動。

Q21F外螺紋球閥性能:

公稱壓力

適用介質

適用穩定范圍

螺紋類型

1.6-6.4MPa

水、油、氣及某些腐蝕性液體(W。O。G)

-20~232℃~350℃

G。NPT。BSPT。BSP。DI259/2999

Q21F外螺紋球閥技術參數:

公稱通徑

DN(mm)

6~100mm

公稱壓力

PN(MPa)

2.5

4.0

6.4

試驗壓力

強度試驗壓力

3.8

6.0

9.6

高密封試驗壓力

3.0

4.8

7.6

低壓氣密封試驗壓力

0.6

0.6

0.6

適用介質

水、蒸汽、油品、酸類腐蝕性等。

適用溫度

< 150℃(PTFE) < 300℃(PLL)

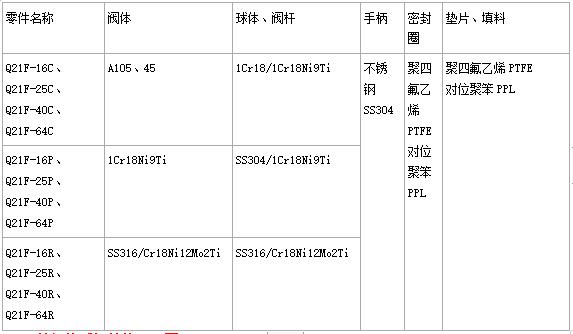

Q21F外螺紋球閥零部件材料表:

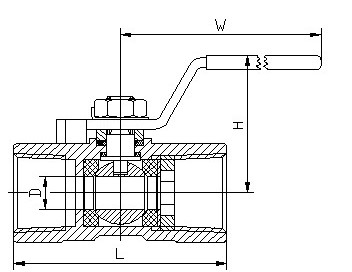

Q21F外螺紋球閥結構:(圖)


Q21F外螺紋球閥外觀尺寸:

公稱直徑

尺寸

d

L

L1

M

Lo

Q61對焊接頭總長

6

8

85

15

20×1.5

110

166

10

10

85

16

24×1.5

110

166

15

10

85

18

30×2

110

172

20

13

90

18

36×2

110

187

25

17

100

20

42×2

110

227

32

22

120

20

52×2

150

235

40

25

135

25

60×3

150

255

50

32

140

25

72×3

150

291

Q21F外螺紋球閥維護保養:

1、閥門存放環境需注意,應存放在干燥通風的室內,且堵塞通路兩端。

2、閥門應定期檢查,并清除其上的污物,涂抹涂防銹油在其表面。

3、安裝應用后的閥門,應對其進行定期檢修,以確保其正常工作。

4、應查看閥門密封面是否磨損,并根據情況進行維修或更換。

5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等,并進行必要的更換。

6、應對閥門的密封性能進行試驗,確保其性能。

7、運行中的閥門應完好,法蘭和支架上的螺栓齊全,螺紋無損,沒有松動現象。

8、如手輪丟失,應及時配齊,而不能夠用活扳手代替。

9、填料壓蓋不允許歪斜或無預緊間隙。

10、如果閥門使用環境較為惡劣,易受雨雪、灰塵、風沙等污物沾染,則應該為閥桿安裝保護罩。

11、閥門上的標尺應保持完整、準確、清晰,閥門的鉛封、蓋帽。

12、保溫夾套應無凹陷、裂紋。

13、運行中的閥門,避免對其敲打,或者支撐重物等。

其它需知,敬請來電13671965985咨詢,全天侯為您服務!

定貨需知:(備有表格請?zhí)峁┼]箱)

1. 訂貨前請仔細了解產品手冊。

2. 清楚標明產品名稱,型號,材質。

3. 標明現場工況:介質,溫度,環境要求。

4. 產品連接方式,啟閉操作方式。

5. 定制數量,恰談時確定的樣圖(L/H)。

6. 收貨單位,收貨人,地址,收驗時間,聯電話。
