液位計閥
更新：2022/10/10 13:36:02??????點擊：
- 品牌：???工開閥門
- 型號：???JX49W
產品介紹
JX49W/H液位計閥
是裝在液位計兩端的一種針型閥產品，也稱液位計針型閥。產品有法蘭和螺紋兩種，本頁這產品屬于法蘭型的。
JX49W/H液位計閥特點：
結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，而且操作簡便、迅速，JX49W/H液位計針型截止閥使用于水,油,氣等腐蝕性與非腐蝕性介質。
JX49W/H液位計閥性能：
|
試驗項目 |
壓力值 |
|
公稱壓力 |
16 |
|
殼體試驗 |
24 |
|
密封試驗 |
17.6 |
|
氣壓試驗 |
9.6 |
|
適用溫度 |
≤180℃ |
|
適用介質 |
水、蒸汽 |
JX49W/H液位計閥零部件材料表：
|
零件名稱 |
材質 |
|
法蘭 |
20# A105 SS304 SS304L SS316 SS316L |
|
管接頭 |
20# A105 SS304 SS304L SS316 SS316L |
|
密封圈 |
橡膠 |
|
卡套 |
20# A105 SS304 SS304L SS316 SS316L |
|
閥體 |
20# A105 SS304 SS304L SS316 SS316L |
|
填料墊 |
PTFE 柔性石墨 金屬盤根 |
|
填料 |
PTFE 柔性石墨 |
|
填料壓蓋 |
20# A105 SS304 SS304L SS316 SS316L |
|
鎖緊螺母 |
20# A105 SS304 SS304L SS316 SS316L |
|
閥桿 |
20# A105 SS304 SS304L SS316 SS316L |
|
手輪 |
20# A105 SS304 SS304L SS316 SS316L |
|
帶帽螺母 |
20# A105 SS304 SS304L SS316 SS316L |

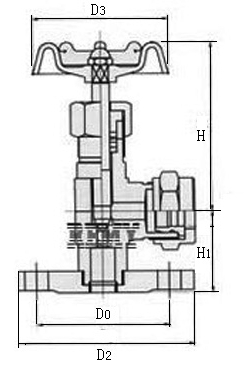

JX49W/H液位計閥結構：（圖）
JX49W/H液位計閥外觀尺寸：
|
型號 |
D0 |
D2 |
D3 |
H |
H1 |
|
JX49W/H-1 |
?19 |
?96 |
?60 |
97.5 |
47 |
|
JX49W/H-2 |
?19 |
?104 |
?60 |
97.5 |
49 |
|
JX49W/H-3 |
?19 |
?112 |
?60 |
97.5 |
47 |
JX49W/H液位計閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
