截止閥 法蘭截止閥
更新：2022/7/26 16:50:49??????點擊：
- 品牌：???工開閥門
- 型號：???J41H
產品介紹

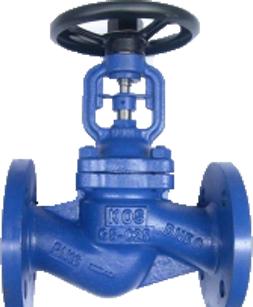

J41H德標法蘭截止閥
適用于公稱壓力PN1.6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
J41H德標法蘭截止閥特點：
1、工作行程小，啟閉時間短。
2、密封性好，密封面間磨擦力小，壽命較長。
3、零件材料，法蘭和對焊尺寸，可根據實際工況選配，能滿足各種工程需要。
J41H德標法蘭截止閥技術參數：
制造標準: DIN EN13709-2003
結構長度: DIN EN1092-1:2002
法蘭標準: DN EN 588-1:1995
試驗標準: DIN EN12266:2003
J41H德標法蘭截止閥零部件材料表：
|
閥體/閥蓋 |
閥桿 |
閥瓣 |
螺栓 |
螺母 |
填料Packing |
墊片Gasket |
|
|
GG25 |
13Cr |
GG25 |
B7 |
2H |
石墨 |
石墨+304 |
|
|
WCB |
13Cr |
WCB |
B7 |
2H |
石墨 |
石墨+304 |
|
|
CF8 |
F304 |
CF8 |
B8 |
8 |
石墨 |
石墨+304 |
|
|
|
|||||||
|
CF8M |
F316 |
CF8M |
B8 |
8 |
石墨 |
石墨+304 |
|
|
|

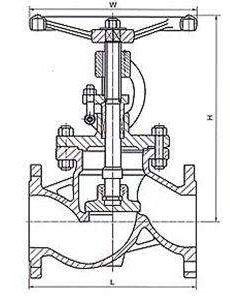

J41H德標法蘭截止閥結構：（圖）
J41H德標法蘭截止閥外觀尺寸：
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
|
L |
PN16 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
|
PN25 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
|
|
PN40 |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
|
|
H |
PN16 |
190 |
190 |
195 |
210 |
220 |
230 |
255 |
270 |
360 |
380 |
415 |
530 |
665 |
932 |
992 |
1205 |
|
PN25 |
190 |
190 |
195 |
210 |
220 |
230 |
255 |
270 |
360 |
380 |
427 |
545 |
675 |
940 |
1055 |
1213 |
|
|
PN40 |
190 |
190 |
195 |
210 |
220 |
230 |
255 |
270 |
360 |
380 |
436 |
562 |
683 |
952 |
1065 |
1225 |
|
|
W |
PN16 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
550 |
600 |
650 |
|
PN25 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
550 |
600 |
650 |
|
|
PN40 |
120 |
120 |
140 |
140 |
160 |
180 |
180 |
200 |
250 |
300 |
300 |
400 |
520 |
550 |
600 |
650 |
|
J41H德標法蘭截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
