截止閥 角式截止閥
更新：2022/9/1 15:32:51??????點擊：
- 品牌：???工開閥門
- 型號：???J44F-16
產品介紹
J44F-16系列角式截止閥
是濃硝酸工業的各種塔、罐、槽、箱等容器的 部件，一套液面計包括兩支針型閥。
J44F-16系列角式截止閥性能：
|
公稱壓力PN/Mpa |
殼體試驗壓力ps/Mpa |
工作溫度/℃ |
適用介質 |
|
1.6 |
2.4 |
≤50 |
98%濃硝酸 |
J44F-16系列角式截止閥零部件材料表：
|
零件名稱 |
材料 |
|
上下閥體、壓套螺母、管扣螺母、填料壓蓋、閥桿、填料墊、填料壓套、管扣法蘭、螺塞、 |
Cr14Ni14Si14(簡稱C4) |
|
上下填料、墊片 |
聚四氟乙烯 |

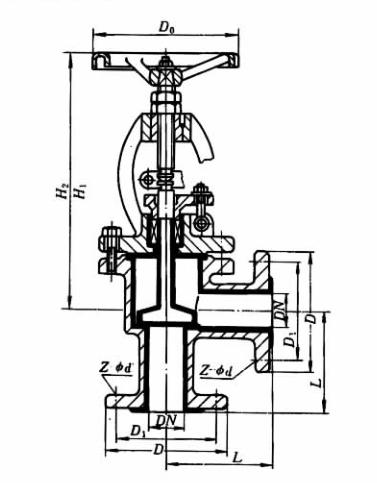

J44F-16系列角式截止閥結構：（圖）
J44F-16系列角式截止閥外觀尺寸：
|
公稱通徑DN/mm |
尺寸/mm |
重量/kg |
||||||||||
|
L1 |
L2 |
L3 |
D |
D1 |
D2 |
D3 |
H |
H1 |
D0 |
z-φd |
||
|
20 |
65 |
- |
- |
90 |
65 |
- |
- |
188 |
202 |
80 |
4-φ12 |
5.66 |
|
25 |
80 |
80 |
110 |
100 |
75 |
25 |
50 |
235 |
268 |
80 |
4-φ15 |
8.2 |
J44F-16系列角式截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
