球閥 偏心半球閥
更新：2022/9/6 14:47:52??????點擊：
- 品牌：???工開閥門
- 型號：???Q347
產品介紹
Q347偏心半球閥
利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
Q347偏心半球閥特點：
1、其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座也作相應堆焊經特殊的處理，密封面組合成防腐、耐磨、較強度等各種類型，滿足不同場合需求。
3、密封嚴密、輸送有害氣體可達零泄露。
4、密封副的閥芯留有補償量、當閥做磨損后，關閉時再轉動少許，任能可靠密封，延長了使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后，整臺報廢的弊端。
Q347偏心半球閥性能：
|
公稱壓力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
公稱通經（mm） |
40－1600 |
40－1600 |
40－1200 |
40－600 |
40－600 |
|
密封試驗壓力（Mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
殼體試驗壓力（Mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
適用溫度（℃） |
－29～300、－29～425、－29～540 |
||||
|
適用介質 |
清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)狻⒂皖?/span> |
||||
|
驅動方式 |
手動、電動、氣動 |
||||
|
連接形式 |
法蘭連接、對夾連接 |
||||
|
安裝方式 |
立式安裝、臥式安裝 |
||||
Q347偏心半球閥零部件材料表：
|
名稱 |
材質 |
|
閥體 |
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
|
閥軸 |
2Cr13、1Cr13 |
|
閥瓣 |
合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
|
閥座 |
合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
|
軸承 |
鋁青銅、FZ－1復合材料 |
|
填料 |
聚四氟乙烯、柔性石墨 |

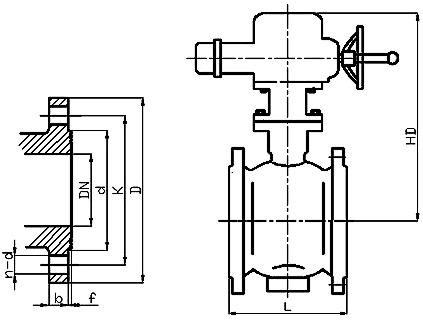

Q347偏心半球閥結構：（圖）
Q347偏心半球閥外觀尺寸：
|
公稱壓力 PN/Mpa |
公稱通徑 |
尺寸 （mm） |
|||||||
|
L |
D |
K |
d |
f |
C |
Z-￠d |
H |
||
|
1.6 |
40 |
165 |
150 |
110 |
85 |
3 |
16 |
4-￠18 |
|
|
50 |
178 |
165 |
125 |
100 |
|
||||
|
65 |
190 |
185 |
145 |
120 |
18 |
280 |
|||
|
80 |
203 |
200 |
160 |
135 |
20 |
8-￠18 |
320 |
||
|
100 |
229 |
220 |
180 |
155 |
370 |
||||
|
125 |
254 |
250 |
210 |
185 |
22 |
430 |
|||
|
150 |
267 |
285 |
240 |
210 |
24 |
8-￠23 |
510 |
||
|
200 |
292 |
340 |
295 |
265 |
26 |
12￠-23 |
600 |
||
|
250 |
330 |
405 |
355 |
320 |
30 |
12-￠26 |
690 |
||
|
300 |
502 |
460 |
410 |
375 |
4 |
760 |
|||
|
350 |
572 |
520 |
470 |
435 |
34 |
16-￠26 |
830 |
||
|
400 |
610 |
580 |
525 |
485 |
36 |
16-￠30 |
925 |
||
|
450 |
660 |
640 |
585 |
545 |
40 |
20-￠30 |
1025 |
||
|
500 |
700 |
715 |
650 |
608 |
44 |
20-￠34 |
1120 |
||
|
600 |
813 |
840 |
770 |
718 |
5 |
48 |
20-￠36 |
1210 |
|
Q347偏心半球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
