截止閥 不銹鋼截止閥
更新：2022/9/2 9:45:21??????點擊：
- 品牌：???工開閥門
- 型號：???J41H
產品介紹
J41H/J41N/J41Y截止閥
手輪順時針方向轉時,閥桿向下移動，閥瓣下降使密封面密合，將通路切斷.逆轉時則開啟,閥桿提到高點上密封起用。本閥門增加了一個上密封.在閥門開啟狀態時，與填料一起兩層密封作用,并對填料有一定的保護作用本閥門采用尼龍制品作密封面,填料為軟成形填料，上密封也為軟材質,密封性能較好。
J41H/J41N/J41Y截止閥特點：
1、結構簡單，制造和維修比較方便。
2、工作行程小，啟閉時間短。
3、密封性好，密封面間磨擦力小，壽命較長。
J41H/J41N/J41Y截止閥性能：
|
壓力等級 |
常溫試驗壓力（Mpa) |
|||||
|
殼體 |
密封 |
低氣壓密封 |
||||
|
公稱壓力(Mpa) |
1.6 |
2.4 |
1.76 |
0.6 |
||
|
2.5 |
3.75 |
2.75 |
0.6 |
|||
|
4.0 |
6.0 |
4.4 |
0.6 |
|||
|
適用溫度 |
-40~+80℃ |
|||||
|
適用介質 |
天然氣， 液化石油氣等 |
|||||
J41H/J41N/J41Y截止閥零部件材料表：
|
零 件 名 稱 |
材 料 |
|
閥 體 閥 蓋 |
碳 素 鋼 WCB |
|
閥 桿 |
鉻 不 銹 鋼 Cr13 |
|
閥 瓣 |
25# 密 封 面 尼 龍 1010 |
|
閥 桿 螺 母 |
青 銅 |
|
填 料 |
增強聚四氟乙烯成形 |
|
墊 片 |
XB450 |
|
手 輪 |
球 墨 鑄 鐵 |

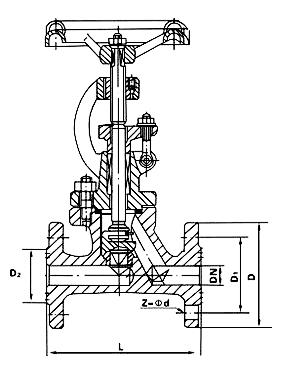

J41H/J41N/J41Y截止閥結構：（圖）
J41H/J41N/J41Y截止閥外觀尺寸：
|
DN |
L |
D |
b |
f |
z-d |
H |
D0 |
|
15 |
130 |
95 |
16 |
2 |
4-*14 |
207 |
120 |
|
20 |
150 |
105 |
16 |
2 |
4-*14 |
217 |
120 |
|
25 |
160 |
115 |
16 |
2 |
4-*14 |
219 |
120 |
|
32 |
190 |
135 |
18 |
2 |
4-*18 |
280 |
160 |
|
40 |
200 |
145 |
18 |
3 |
4-*18 |
330 |
200 |
|
50 |
230 |
160 |
20 |
3 |
4-*18 |
350 |
240 |
|
65 |
290 |
180 |
22 |
3 |
8-*18 |
400 |
280 |
|
80 |
310 |
195 |
22 |
3 |
8-*18 |
430 |
320 |
|
100 |
350 |
135 |
24 |
3 |
8-*23 |
465 |
360 |
|
125 |
400 |
270 |
28 |
3 |
8-*25 |
558 |
400 |
|
150 |
480 |
300 |
30 |
3 |
8-*25 |
611 |
400 |
|
200 |
600 |
360 |
34 |
3 |
12-*25 |
710 |
450 |
J41H/J41N/J41Y截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
