截止閥 角式截止閥
更新：2022/7/26 12:01:10??????點擊：
- 品牌：???工開閥門
- 型號：???J47Y,J67Y
產品介紹
J47Y,J67Y平衡角式截止閥
采用復合填料，密封可靠，磨擦力小。密封采用活閥座結構。堆焊硬質合金。閥門可安裝在水平或垂直的管道上。
J47Y,J67Y平衡角式截止閥特點：
參考API及有關標準化設計而成，結構新穎。
閥瓣有數個孔和上腔相通，達到上下壓力自平衡。
采用復合填料，密封可靠。
密封采用活閥座結構，堆焊硬質合金。
閥門可安裝在水平和垂直的管道上。
J47Y,J67Y平衡角式截止閥制造標準：
法蘭標準：GB12235-1994、GB/T9113-2000。
結構長度：GB/T15188.1-1994、GB/T12221-1989
閥門試驗：GB/T13927-1992。
J47Y,J67Y平衡角式截止閥技術參數：
|
技術參數 |
壓力等級（MPa） |
||||||
|
16.0 |
20.0 |
25.0 |
32.0 |
35.0 |
40.0 |
||
|
公稱壓力（MPa） |
16.0 |
20.0 |
25.0 |
32.0 |
35.0 |
40.0 |
|
|
試驗壓力（MPa） |
強度 |
24.0 |
30.0 |
37.5 |
48 |
52.5 |
60 |
|
密封 |
17.6 |
22 |
27.5 |
35.2 |
38.5 |
44 |
|
|
適用介質 |
水、油品、天然氣等 |
||||||
|
工作溫度 |
-29～120℃ |
||||||

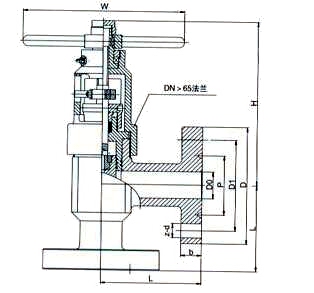

J47Y,J67Y平衡角式截止閥結構：（圖）
J47Y,J67Y平衡角式截止閥外觀尺寸：
L/J47Y平衡角式截止閥
|
公稱壓力（MPa） |
公稱通徑 |
尺寸 |
||||||||
|
DO |
P |
D1 |
D |
L |
b |
Z-d |
H |
W |
||
|
16.0 |
25 |
22 |
50.80 |
101.5 |
150 |
210 |
35 |
4-26 |
243 |
220 |
|
32 |
28 |
60.32 |
111 |
160 |
260 |
35 |
4-26 |
299 |
300 |
|
|
40 |
35 |
68.28 |
124 |
180 |
305 |
38 |
4-30 |
332 |
300 |
|
|
50 |
47 |
95.25 |
165 |
215 |
300 |
42 |
8-26 |
367 |
320 |
|
|
65 |
57 |
107.95 |
190.5 |
245 |
330 |
48 |
8-30 |
383 |
320 |
|
|
25.0 |
25 |
22 |
50.80 |
101.5 |
150 |
210 |
35 |
4-26 |
243 |
220 |
|
32 |
28 |
60.32 |
111 |
160 |
260 |
35 |
4-26 |
299 |
300 |
|
|
40 |
35 |
69.28 |
124 |
180 |
305 |
38 |
4-30 |
332 |
300 |
|
|
50 |
47 |
95.25 |
165 |
215 |
300 |
44 |
8-26 |
367 |
320 |
|
|
65 |
57 |
107.95 |
190.5 |
245 |
330 |
50 |
8-30 |
383 |
320 |
|
J47Y,J67Y平衡角式截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
