截止閥 襯膠截止閥
更新：2022/9/1 14:02:34??????點擊：
- 品牌：???工開閥門
- 型號：???J45J-6
產品介紹
J45J-6直流式襯膠截止閥
塑料襯里具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通經1/4)等優點。應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
J45J-6直流式襯膠截止閥性能：
|
型號 |
公稱壓力PN/Mpa |
試驗壓力/Mpa |
適用溫度℃ |
適用介質 |
|
|
殼體 |
密封（液） |
||||
|
J45J-6 |
0.6 |
0.9 |
0.66 |
≤80 |
腐蝕性介質 |
J45J-6直流式襯膠截止閥零部件材料表：
|
零件名稱 |
閥體、閥蓋 |
閥桿 |
閥瓣 |
閥桿螺母 |
手輪 |
|
材料 |
灰鑄鐵內襯硬橡膠 |
碳鋼外包硬橡膠 |
灰鑄鐵內襯硬橡膠 |
球墨鑄鐵 |
球墨鑄鐵 |

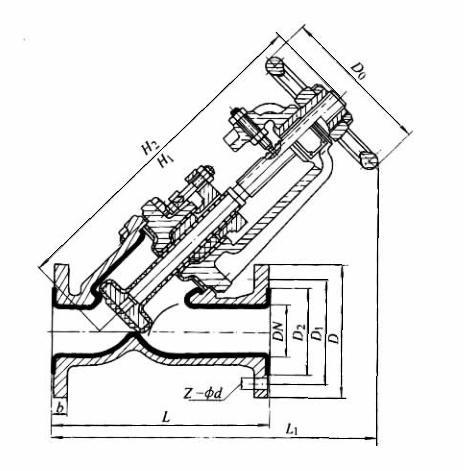

J45J-6直流式襯膠截止閥結構：（圖）
J45J-6直流式襯膠截止閥外觀尺寸：
|
公稱通徑DN/mm |
尺寸/mm |
重量/kg |
||||||||
|
d0 |
L |
L1 |
D |
b |
H1 |
H2 |
D0 |
Z-φd |
|
|
|
40 |
38 |
200 |
322 |
130 |
16 |
290 |
330 |
160 |
4-φ14 |
14 |
|
50 |
48 |
230 |
342 |
140 |
16 |
352 |
402 |
160 |
4-φ14 |
16.5 |
|
80 |
78 |
310 |
420 |
185 |
18 |
445 |
521 |
200 |
4-φ18 |
36 |
|
100 |
95 |
350 |
500 |
205 |
18 |
520 |
615 |
200 |
4-φ18 |
50 |
|
125 |
120 |
400 |
585 |
235 |
20 |
609 |
729 |
280 |
8-φ18 |
68 |
|
150 |
145 |
480 |
645 |
260 |
20 |
670 |
810 |
280 |
48φ18 |
90 |
|
200 |
195 |
600 |
810 |
315 |
22 |
808 |
1083 |
400 |
8-φ18 |
146 |
J45J-6直流式襯膠截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
