疏水閥 蒸汽疏水閥
更新：2022/9/26 10:19:51??????點擊：
- 品牌：???工開閥門
- 型號：???CS46H
產品介紹
CS46H膜盒式蒸汽疏水閥
的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開閥溫度低于飽和溫度15 ℃ 和 30 ℃ 兩種膜盒供選擇。
CS46H膜盒式蒸汽疏水閥特點：
1自動排空氣,體積小,不怕凍,任意位置都可安裝。
2維護方便,在管線上可以檢查修理和更換零件。
3背壓率≤80% ,膜盒堅固,使用壽命長。
CS46H膜盒式蒸汽疏水閥性能：
|
產品型號 |
工作壓力范圍(MPa) |
允許溫度(℃) |
|
CS16H-16C |
0.01~1.6 |
250 |
|
CS46H-16C |
0.01~1.6 |
250 |
|
CS46H-16C |
0.01~1.6 |
250 |
|
CS46H-16AA |
0.01~1.6 |
250 |
|
CS46H-16A |
0.01~2.5 |
300 |
|
CS16H-16L |
0.01~1.6 |
250 |
CS46H膜盒式蒸汽疏水閥零部件材料表：
|
部件名稱 |
材料 |
|
閥體閥蓋 |
WCB |
|
膜盒 |
1Cr18Ni9Ti |
|
膜片 |
哈氏合金 |
|
閥座 |
3Cr13 |
|
過濾網 |
1Cr18Ni9Ti |

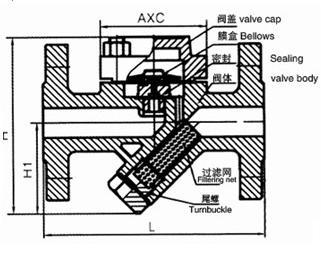

CS46H膜盒式蒸汽疏水閥：（圖）
CS46H膜盒式蒸汽疏水閥外觀尺寸：
|
產品型號 |
通徑 |
連接方式 |
閥體材料 |
工作壓力 |
允許溫度℃ |
外型尺寸 |
||
|
L |
H1 |
W |
||||||
|
CS16H-16C |
15-20 |
內螺紋 |
WCB |
0.05~1.6 |
250 |
100 |
58 |
70 |
|
25 |
0.05~1.6 |
250 |
120 |
58 |
70 |
|||
|
32-40 |
0.05~1.6 |
250 |
150 |
68 |
90 |
|||
|
50 |
|
250 |
160 |
68 |
90 |
|||
|
CS16Y-25C |
15-20 |
法蘭 |
WCB |
0.05~2.5 |
250 |
150 |
58 |
70 |
|
25 |
0.05~2.5 |
250 |
160 |
58 |
70 |
|||
|
30-50 |
0.05~2.5 |
250 |
230 |
85 |
120 |
|||
CS46H膜盒式蒸汽疏水閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境]要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
