截止閥 卡套角式截止閥
更新：2022/7/27 15:33:32??????點擊：
- 品牌：???工開閥門
- 型號：???J94W/H
產品介紹
J94W/H卡套角式截止閥
密封性良好，一般用于較小流量，適用于較高壓力的氣體或液體（如蒸汽、油品）介質的密封。使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。廣泛用于石油、化工、電廠、冶金等行業。
J94W/H卡套角式截止閥性能：
|
型號 |
公稱壓力(MPa) |
試驗壓力(MPa) |
工作壓力 (MPa) |
工作溫度 (℃) |
適用介質 |
||
|
殼體 (MPa) |
密封 (液) |
密封 (氣) |
|||||
|
J94W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540℃ |
液化石油氣水、酸、蒸汽、油品等 |
|
J94W-320P-DN6 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
|
|
|
|||||||
J94W/H卡套角式截止閥零部件材料表：
|
序號 |
零件名稱 |
材質 |
|
1 |
連接螺母 |
20# 、A105、 SS304 、SS304L 、SS316 、SS316L |
|
2 |
卡套 |
20# 、A105 、SS304 、SS304L 、SS316 S、S316L |
|
3 |
閥體 |
20# 、A105 、SS304 、SS304L 、SS316 、SS316L |
|
4 |
填料墊 |
PTFE 、柔性石墨/金屬盤根 |
|
5 |
填料 |
PTFE 、柔性石墨 |
|
6 |
填料壓蓋 |
20# 、A105 、SS304 S、S304L 、SS316 、SS316L |
|
7 |
鎖緊螺母 |
20# 、A105 、SS304 、SS304L 、SS316 、SS316L |
|
8 |
閥桿 |
20# 、A105 、SS304 、SS304L 、SS316 、SS316L |
|
9 |
手輪 |
20# 、A105 、SS304 、SS304L 、SS316 、SS316L |
|
10 |
帶帽螺母 |
20# 、A105 、SS304 、SS304L 、SS316 、SS316L |

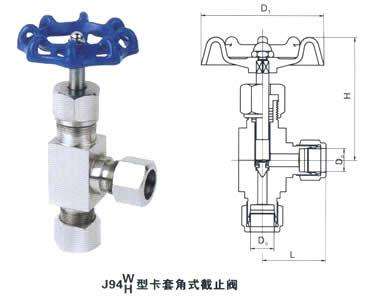

J94W/H卡套角式截止閥結構：（圖）
J94W/H卡套角式截止閥外觀尺寸：
|
ITEM NO. |
D |
L |
H |
D0 |
|
J94W/H-1 |
8 |
38 |
92 |
70 |
|
J94W/H-2 |
10 |
38 |
92 |
70 |
|
J94W/H-3 |
12 |
39 |
92 |
70 |
|
J94W/H-4 |
14 |
40 |
94 |
70 |
|
J94W/H-5 |
18 |
42 |
100 |
80 |
J94W/H卡套角式截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
