截止閥 保溫截止閥
更新：2022/7/26 10:21:34??????點擊：
- 品牌：???工開閥門
- 型號：???BJ41W
產品介紹
BJ41W夾套保溫截止閥
的保溫夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有保溫夾套的兩個連接口。直流保溫截止閥特別適用于化工、化肥行業的管路上，夾套內涵入蒸汽能防止介質結晶。廣泛應用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會凝固的高粘度介質。
BJ41W夾套保溫截止閥性能：
|
型號 |
公稱壓力 |
試驗壓力PS（MPa） |
適用溫度 |
適用介質 |
保溫套壓力 |
|
|
殼體 |
密封 |
|||||
|
BJ41W-16P.R.C |
1.6 |
2.4 |
1.8 |
≤350 |
硝酸類 |
≤1.3 |
|
BJ41W-25P.R.C |
2.5 |
3.8 |
2.8 |
≤350 |
硝酸類 |
≤1.3 |
|
BJ41W-40P.R.C |
4.0 |
6.0 |
4.4 |
≤350 |
硝酸類 |
≤1.3 |
|
BJ41W-64P.R.C |
6.4 |
9.0 |
6.6 |
≤350 |
硝酸類 |
≤1.3 |
BJ41W夾套保溫截止閥制造標準：
設計與制造：BS1873BS5160GB12233/2
法蘭尺寸：ANSIB16.5JB/T79GB9113
壓力溫度：ANSIB16.34
結構長度：ANSIB16.10BS1873GB12221
對焊連接尺寸：ANSIB16.25
檢驗與實驗：BS6755GB/T13927
BJ41W夾套保溫截止閥零部件材料表：
|
零件名稱 |
ZG1CR18 NI9TI系列 |
ZGOOCR 18NI10系列 |
ZG1Cr18 Ni12MO2Ti系列 |
ZGOOCR17 NI14MO2系列 |
WCB系列 |
|
閥體/閥蓋世 |
ZG1CR18 NI9TI |
ZGOOCR 18NI10 |
ZG1Cr18 Ni12MO2Ti |
ZGOOCR17 NI14MO2 |
WCB |
|
閘板 |
ZG1CR18 NI9TI |
ZGOOCR 18NI10 |
ZG1Cr18Ni 12MO2Ti |
ZGOOCR17 NI14MO2 |
1Cr13 |
|
閥桿 |
1CR18 NI9TI |
00cr 18ni10 |
1CR18NI 12MOTI |
OOCR17 NI14MO |
1Cr13 |
|
填料 |
PTFE 紡織 |
PTFE 紡織 |
PTFE紡織 |
PTFE 紡織 |
石墨 |
|
墊片 |
304L+ PTFE |
304L+ PTFE |
316L+PTFE |
316L+ PTFE |
石墨+304 |
|
壓蓋 |
ZG1CR18 NI9TI |
ZG00CR 18ni10 |
ZG1Cr18 Ni12MO2Ti |
ZGOOCR17 NI14MO2 |
WCB |
|
填料壓環 |
1CR18 NI9TI |
00CR18 NI10 |
1Cr18 NI12MOTI |
OOCR17 NI14MO |
1Cr13 |
|
螺栓 |
1cr17 ni2 |
1CR17 NI2 |
1Cr17 NI2 |
1Cr17 Ni2 |
35CrMoA |
|
螺母 |
1cr18 ni9ti |
1CR18 NI9TI |
1Cr18 NI9ti |
1Cr18 NI9ti |
45 |

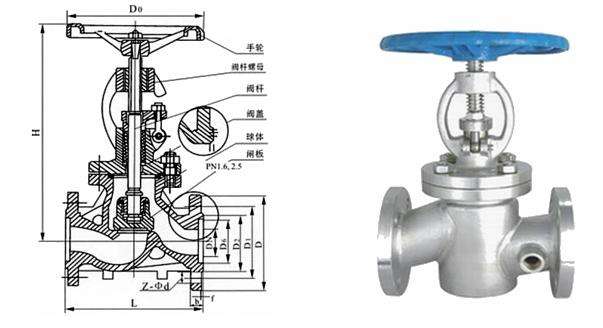

BJ41W夾套保溫截止閥結構：（圖）
BJ41W夾套保溫截止閥外觀尺寸：
|
型號 |
公稱通徑 |
尺寸（?） |
|||||||
|
L |
D |
D1 |
D2 |
B-f |
Z-φ |
H |
D0 |
||
|
BJ41W/H-16P/R/C |
15 |
130 |
95 |
65 |
45 |
16-2 |
4-14 |
170 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
190 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
205 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
270 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
18-3 |
4-18 |
310 |
200 |
|
|
50 |
230 |
160 |
125 |
100 |
18-3 |
4-18 |
358 |
240 |
|
|
65 |
290 |
180 |
145 |
120 |
18-3 |
4-18 |
373 |
280 |
|
|
80 |
310 |
195 |
160 |
135 |
20-3 |
8-18 |
435 |
320 |
|
|
100 |
350 |
215 |
180 |
155 |
20-3 |
8-18 |
500 |
360 |
|
|
125 |
400 |
245 |
210 |
185 |
22-3 |
8-18 |
614 |
400 |
|
|
150 |
480 |
280 |
240 |
210 |
24-3 |
8-23 |
674 |
400 |
|
|
200 |
600 |
335 |
295 |
265 |
26-3 |
12-23 |
818 |
450 |
|
|
250 |
730 |
405 |
355 |
320 |
30-3 |
12-25 |
969 |
550 |
|
BJ41W夾套保溫截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
