調節閥 氣動調節閥
更新：2022/9/16 9:53:47??????點擊：
- 品牌：???工開閥門
- 型號：???ZTRS
產品介紹
ZTRS衛生級氣動薄膜調節閥
適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
ZTRS衛生級氣動薄膜調節閥特點：
結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合IEC534-1-1978標準。閥門泄漏量符合ANSIB16.104標準，調節閥配用不同的多彈簧執行機構，輸出力大。
角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥體和閥帽，使閥門打開和維修快捷容易，使過程停機時間縮短。
ZTRS衛生級氣動薄膜調節閥性能：
|
閥體型式 |
角型鑄造球體式（標準型） 三通、直通、多通等（變型產品） |
|
|
|
閥芯型式 |
單座柱塞型閥芯 |
填 料 |
三元乙丙橡膠,聚四氟乙烯 |
|
公稱通徑 |
Dn15、25、40、50、65、80、100mm |
公稱壓力 |
PN1.0MPa |
|
連接型式 |
卡箍式、螺紋式、法蘭式 |
|
|
|
執行機構型式 |
多彈簧式膜片執行機構 |
膜片材料 |
乙丙橡膠夾尼龍 |
|
彈簧范圍 |
1.5～3kg/cm2（0.15～0.3MPa） |
氣源接口 |
M16×1.5 |
|
附件 |
閥門定位器、手輪機構、空氣過濾減壓閥、行程開關、閥位傳送器等。 |
|
|
ZTRS衛生級氣動薄膜調節閥零部件材料表：
|
閥體 |
304 |
314 |
316 |
316L |
|
閥座 |
304 |
314 |
316 |
316L |
|
墊片 |
聚四氟乙烯(PTFE) |
|||
|
閥芯閥桿 |
304 |
314 |
316 |
316L |
|
卡箍 |
304 |
314 |
316 |
316L |
|
密封墊 |
聚四氟乙烯(PTFE) |
|||
|
閥蓋 |
304 |
314 |
316 |
316L |
|
填料 |
V型聚四氟乙烯(PTFE) |
|||
|
彈簧 |
304 |
314 |
316 |
316L |
|
螺母 |
304 |
314 |
316 |
316L |

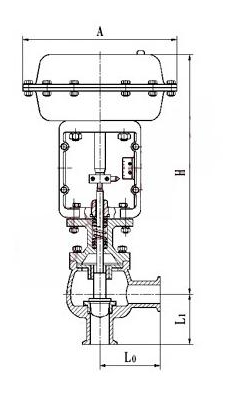

ZTRS衛生級氣動薄膜調節閥結構：（圖）
ZTRS衛生級氣動薄膜調節閥外觀尺寸：
|
公稱通徑mm |
25 |
40 |
50 |
65 |
80 |
|
L0 |
100 |
105 |
105 |
155 |
155 |
|
L1 |
100 |
125 |
125 |
175 |
175 |
|
A |
φ285 |
φ285 |
φ285 |
φ285 |
φ285 |
|
L |
90 |
90 |
90 |
95 |
95 |
|
H |
470 |
480 |
480 |
510 |
510 |
ZTRS衛生級氣動薄膜調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
