止回閥 電站止回閥
更新：2022/9/1 8:59:36??????點擊：
- 品牌：???工開閥門
- 型號：???H64H 、H64Y
產品介紹
H64H 、H64Y電站止回閥
用于Class1500～2500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。電站止回閥的閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為對焊連接，適應不同的接管要求。
H64H 、H64Y電站止回閥特點：
1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。
2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。
3.支管兩端為對焊連接，適應不同的接管要求。
4.閥門高溫耐壓部件選用 耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全、可靠。
5.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
6.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。
7.內裝式的銷軸結構，減小外泄漏點，使用更可靠。
H64H 、H64Y電站止回閥性能：
|
公稱壓力 |
1.0Mpa-50.0Mp |
工作溫度 |
-196℃-650℃ |
|
公稱通徑 |
DN15-300 |
法蘭標準 |
GB/T 17241.6 |
|
驅動方式 |
電動,液動,氣動,手動 |
連接方式 |
卡箍,卡套,承插焊,對焊,焊接, 法蘭,外螺紋,內螺紋 |
H64H 、H64Y電站止回閥零部件材料表：
|
閥體 |
WCB |
WC1 |
WC6 |
WC9 |
|
閥蓋 |
25 |
15CrMoA |
12Cr1MoVA |
12Cr1MoVA |
|
閥瓣 |
WCB |
WC1 |
WC6 |
WC9 |
|
搖桿 |
WCB |
WC1 |
WC6 |
WC9 |
|
閥座 |
25 |
15Cr1MoA |
12Cr1MoVA |
12Cr1MoVA |
|
銷軸 |
1Cr17Ni2 |
20Cr1Mo1V1A |
||
|
填料 |
增強柔性石墨 |
|||

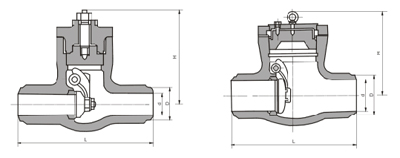

H64H 、H64Y電站止回閥結構：（圖）
H64H 、H64Y電站止回閥外觀尺寸：
|
規格DN in |
d |
L |
H |
重量 |
|
mm |
||||
|
2 |
56 |
254 |
282 |
57 |
|
3 |
64 |
305 |
325 |
57 |
|
4 |
84 |
406 |
350 |
80 |
|
5 |
100 |
483 |
425 |
115 |
|
6 |
126 |
559 |
400 |
180 |
|
8 |
158 |
711 |
490 |
270 |
|
10 |
200 |
864 |
540 |
430 |
|
12 |
250 |
991 |
650 |
630 |
|
14 |
280 |
1067 |
710 |
1400 |
H64H 、H64Y電站止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
