球閥 偏心半球閥
更新：2022/8/11 14:24:20??????點擊：
- 品牌：???工開閥門
- 型號：???PBQ340F/Y/H
產品介紹
PBQ340F/Y/H上裝式偏心半球閥
利用偏心閥體，偏心球體和閥座，閥桿作旋轉運動時在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好的密封目的。閥門的球體和閥座完全脫離，消除了密封圈的磨損，克服了傳統球體閥座與球體密封面始終磨損的問題，非金屬彈性材料被嵌入金屬座中，閥座金屬面受到良好的保護。本產品特別適用于鋼鐵業，鋁業，纖維，微小固體顆粒，紙漿，煤灰，石油氣等介質。
PBQ340F/Y/H上裝式偏心半球閥特點：
1. 閥座設外臺階與閥體內臺階相配合的結構，防止了球體與閥座發生卡阻或脫離現象。
2. 利用偏心閥體，偏心球體和閥座，閥桿作旋轉運氣時，在共同軌跡自動定心，關閉過程中越關越緊，完全達到良好密封的目的，所以偏心半球閥密性能安全可靠；閥門啟閉時，球體與閥座完全脫開，消除了密封副的磨損，克服了傳統球閥閥座與球體密封面始終磨損的問題。
3. 非金屬彈性材料被 于金屬座中，閥座金屬密封面受到良好的保護。
4. 半球切口的球體與閥座之間有剪切作用，特適用于含 維，微小固體顆粒，漿等介質。
5. 全開時流通能力大，壓力損失小，且介質不會沉積在閥體中腔內。
6. 本產品具有精確的調節和可靠定位功能，流量特性為近似百分比，可調范圍大，**調比為100；1。
PBQ340F/Y/H上裝式偏心半球閥性能：
|
公稱壓力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
公稱通經（mm） |
40-600 |
40-600 |
40-600 |
40-600 |
40-600 |
|
密封試驗壓力（Mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
殼體試驗壓力（Mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
適用溫度（℃） |
－29～300、－29～425、－29～540 |
||||
|
適用介質 |
清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)?、油?/span> |
||||
|
驅動方式 |
手動、電動、氣動 |
||||
|
連接形式 |
法蘭連接、對夾連接 |
||||
|
安裝方式 |
立式安裝、臥式安裝 |
||||
PBQ340F/Y/H上裝式偏心半球閥制造標準：
設計制造：GB12237－89
法蘭連接：GB/T17241.6998、GB/T9115（鋼制）
結構長度：GB12221－89
壓力試驗：GB/T13927的規定
PBQ340F/Y/H上裝式偏心半球閥零部件材料表：
|
序號 |
名稱及規格 |
材料 |
|
1 |
底蓋 |
25 |
|
2 |
內六角螺栓 |
35CrMo |
|
3 |
墊片 |
柔性石墨 |
|
4 |
閥體 |
WCB |
|
5 |
下閥桿 |
2Cr13 |
|
6 |
球體 |
WCB |
|
7 |
滑動軸承 |
銅基合金或不銹鋼 |
|
8 |
墊片 |
柔性石墨 |
|
9 |
閥座+堆焊合金鋼 |
25 |
|
10 |
閥座支承 |
25 |
|
11 |
內六角螺栓 |
35CrMo |
|
12 |
鍵 |
40Cr |
|
13 |
上閥桿 |
2Cr13 |
|
14 |
滑動軸承 |
銅基合金或不銹鋼 |
|
15 |
填料墊 |
2Cr13 |
|
16 |
填料 |
柔性石墨 |
|
17 |
填料壓蓋 |
WCB |
|
18 |
支架 |
WCB |
|
19 |
螺柱 |
35CrMo |
|
20 |
螺母 |
45 |
|
21 |
螺柱 |
35CrMo |
|
22 |
螺母 |
45 |
|
23 |
螺柱 |
35CrMo |
|
24 |
螺母 |
45 |
|
25 |
鍵 |
40Cr |
|
26 |
手動操作器 |
組合件 |
PBQ340F/Y/H上裝式偏心半球閥結構：（圖）

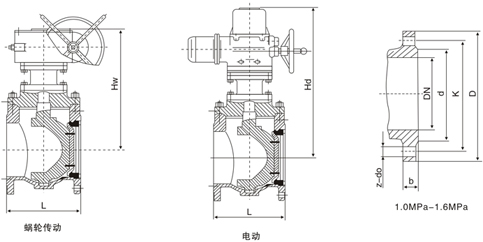

PBQ340F/Y/H上裝式偏心半球閥外觀尺寸：
|
公稱壓力 PN |
公稱通徑 DN |
尺寸[mm] |
|||||||
|
L |
D |
b |
Z-Φd |
Ws |
Hs |
Hw |
Hd |
||
|
1.0Mpa |
50 |
124 |
160 |
16 |
4-Φ18 |
230 |
164 |
260 |
310 |
|
65 |
145 |
180 |
18 |
4-Φ18 |
250 |
180 |
275 |
330 |
|
|
80 |
165 |
195 |
20 |
4-Φ18 |
300 |
200 |
300 |
360 |
|
|
100 |
194 |
215 |
20 |
8-Φ18 |
320 |
235 |
335 |
390 |
|
|
125 |
210 |
245 |
22 |
8-Φ18 |
400 |
260 |
355 |
405 |
|
|
150 |
229 |
280 |
24 |
8-Φ18 |
500 |
280 |
375 |
440 |
|
|
200 |
243 |
335 |
24 |
8-Φ23 |
800 |
320 |
410 |
470 |
|
|
250 |
297 |
390 |
26 |
12-Φ23 |
1000 |
355 |
485 |
550 |
|
|
300 |
338 |
440 |
26 |
12-Φ23 |
1200 |
400 |
530 |
595 |
|
|
350 |
400 |
500 |
28 |
16-Φ23 |
|
|
580 |
650 |
|
|
400 |
420 |
565 |
28 |
16-Φ25 |
|
|
650 |
730 |
|
|
450 |
502 |
615 |
30 |
20-Φ25 |
|
|
710 |
790 |
|
|
500 |
533 |
670 |
30 |
20-Φ25 |
|
|
760 |
840 |
|
|
600 |
800 |
780 |
34 |
20-Φ30 |
|
|
870 |
960 |
|
|
700 |
900 |
895 |
38 |
24-Φ30 |
|
|
910 |
1080 |
|
|
800 |
1000 |
1010 |
42 |
24-Φ34 |
|
|
935 |
1125 |
|
PBQ340F/Y/H上裝式偏心半球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
收貨單位，收貨人，地址，收驗時間，聯電話。
