針形閥 內螺紋針形閥
更新：2022/10/11 13:13:58??????點擊：
- 品牌：???工開閥門
- 型號：???J13W
產品介紹
J13W Ⅲ型內螺紋針形閥
是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
J13W Ⅲ型內螺紋針形閥特點：
1、結構簡單，制造和維修比較方便 ；
2、工作行程小，啟閉時間短 ；
3、密封性好，密封面間磨擦力小，壽命較長。
J13W Ⅲ型內螺紋針形閥性能：
|
型號 |
公稱壓力（MPa） |
試驗壓力PS（MPa） |
工作壓力（MPa） |
工作溫度(℃) |
適用介質 |
||
|
殼體 |
密封 |
密封 |
|||||
|
J13W-16Ⅲ |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油氣水、酸、 |
|
J13W-40Ⅲ |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J13W-160Ⅲ |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J13W-320Ⅲ |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||
J13W Ⅲ型內螺紋針形閥零部件材料表：
|
零件名稱 |
閥桿，閥蓋 |
閥桿，閥瓣 |
填料 |
|
J21 3W-16P |
鉻鎳不銹鋼 |
鉻鎳不銹鋼 |
聚四氟乙稀，柔性石墨 |
|
J21 3W-160、J2W1 3-40 |
碳鋼 |
鉻不銹鋼 |

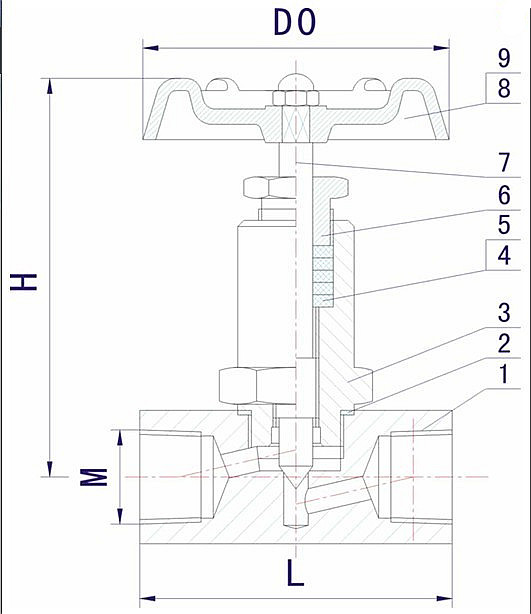

J13W Ⅲ型內螺紋針形閥結構：（圖）
J13W Ⅲ型內螺紋針形閥外觀尺寸：
|
公稱直徑DN(mm) |
管螺紋G |
尺寸 |
重量（Kg） |
||||
|
Do |
L |
H |
H1 |
d |
|||
|
6 |
1/4 |
60 |
58 |
90 |
100 |
4 |
0.65 |
|
10 |
3/8 |
60 |
60 |
90 |
100 |
5 |
0.67 |
|
15 |
1/2 |
65 |
64 |
90 |
105 |
6 |
0.8 |
|
20 |
3/4 |
80 |
78 |
105 |
122 |
8 |
1.08 |
|
25 |
1 |
100 |
90 |
120 |
135 |
10 |
1.9 |
|
32 |
11/4 |
120 |
120 |
180 |
195 |
15 |
5.0 |
|
40 |
11/2 |
140 |
140 |
200 |
220 |
18 |
7.5 |
J13W Ⅲ型內螺紋針形閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
