止回閥 立式止回閥
更新：2022/7/28 10:49:35??????點擊：
- 品牌：???工開閥門
- 型號：???H42H、H42W
產品介紹

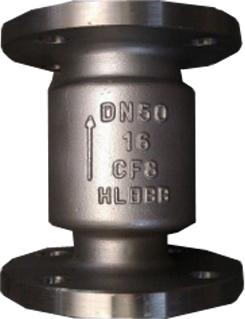

H42H、H42W立式止回閥
本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。
H42H、H42W立式止回閥性能：
|
型號 |
公稱 |
試驗壓力 |
工作溫度(℃) |
||
|
強度 |
密封 |
低壓密封 |
|||
|
H42W/H-16C/P |
1.6 |
2.4 |
1.8 |
0.6 |
≤425 |
|
H42W/H-25C/P |
2.5 |
3.8 |
2.8 |
0.6 |
≤425 |
|
H42W/H-40C/P |
4.0 |
6.0 |
4.4 |
0.6 |
≤200 |
H42H、H42W立式止回閥制造標準：
|
設計與制造 |
GB/T12235 |
|
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 |
|
|
檢驗與試驗 |
JB/T9092 |
|
|
材料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
|
合金鋼 |
Q/ZB66 |
|
|
標志 |
GB/T12220 |
|
|
供貨 |
JB/T7928 |
|
H42H、H42W立式止回閥結構：（圖）
H42H、H42W立式止回閥外觀尺寸：
|
型號 |
公稱通徑 DN |
尺寸 |
||||||
|
L |
D |
D1 |
D2 |
H |
b |
Z-Φd |
||
|
H42W-16P |
15 |
130 |
95 |
65 |
45 |
77 |
14 |
4-14 |
|
20 |
150 |
105 |
75 |
55 |
77 |
14 |
4-14 |
|
|
25 |
160 |
115 |
85 |
65 |
80 |
16 |
4-14 |
|
|
32 |
180 |
135 |
100 |
78 |
85 |
16 |
4-18 |
|
|
40 |
200 |
145 |
110 |
85 |
95 |
16 |
4-18 |
|
|
50 |
230 |
160 |
125 |
100 |
105 |
16 |
4-18 |
|
|
65 |
290 |
180 |
145 |
120 |
120 |
18 |
4-18 |
|
|
80 |
310 |
195 |
160 |
135 |
130 |
20 |
8-18 |
|
|
100 |
350 |
215 |
180 |
155 |
140 |
20 |
8-18 |
|
|
125 |
400 |
245 |
210 |
185 |
155 |
22 |
8-18 |
|
|
150 |
480 |
280 |
240 |
210 |
180 |
24 |
8-23 |
|
|
200 |
600 |
335 |
295 |
265 |
215 |
26 |
12-23 |
|
|
H42W-25P |
15 |
130 |
95 |
65 |
45 |
77 |
16 |
4-14 |
|
20 |
150 |
105 |
75 |
55 |
80 |
16 |
4-14 |
|
|
25 |
160 |
115 |
85 |
65 |
85 |
16 |
4-14 |
|
|
32 |
180 |
135 |
100 |
78 |
95 |
18 |
8-18 |
|
|
40 |
200 |
145 |
110 |
85 |
105 |
18 |
8-18 |
|
|
50 |
230 |
160 |
125 |
100 |
120 |
20 |
8-18 |
|
|
65 |
290 |
180 |
145 |
120 |
130 |
212 |
8-18 |
|
|
80 |
310 |
195 |
160 |
135 |
140 |
22 |
8-18 |
|
|
100 |
350 |
230 |
190 |
160 |
155 |
24 |
8-23 |
|
|
125 |
400 |
270 |
220 |
188 |
180 |
28 |
8-25 |
|
|
150 |
480 |
300 |
250 |
218 |
215 |
30 |
8-25 |
|
|
200 |
600 |
360 |
310 |
278 |
973 |
34 |
12-25 |
|
H42H、H42W立式止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
