疏水閥 蒸汽疏水閥
更新：2022/9/26 15:29:18??????點擊：
- 品牌：???工開閥門
- 型號：???FT43H
產品介紹
FT43H杠桿浮球式蒸汽疏水閥
的閥座總處于液位以下，形成水封，無蒸汽泄漏；它的低工作壓力0.01Mpa，背壓率≤85%.內部帶有排氣裝置，杠桿浮球式蒸汽疏水閥采用自動排空氣閥，能自動排除不凝結氣體，非常靈敏，工作質量高，使用壽命長。該疏水閥設計有平衡雙閥座 結構，可達到小體積大排水量，特別適用于大型加熱設備和換熱站設備的阻汽排水，是大型加熱設備的蒸汽疏水閥。 該閥利用雙閥孔，使閥蕊在開閥時壓力相對減少，從而獲得超大排量。工作時浮球隨閥腔內液 的變化而上下浮動，帶動杠桿打開或關閉閥座。由于閥座孔在凝結水水位以下，形成水封，水、汽自然分離，達到無蒸汽泄漏。
FT43H杠桿浮球式蒸汽疏水閥特點：
1.FT43H杠桿浮球式蒸汽疏水閥采用軋裝閥機械(新SCCV開關方式)，具有優良的密封性和耐久性。
2.平衡雙閥座設計，比一般的疏水閥體積小而排量大，特大排量場和更能發揮優越性。
3.內裝雙金屬片空氣自動排放閥，可防止空氣氣堵和蒸汽汽鎖。
4.FT43H杠桿浮球式蒸汽疏水閥采用獨特的U型雙金屬通氣口，可 縮短設備起動時間。
5.全部部件安裝在閥蓋上，閥無需從配管上卸下，就可維修保養，簡單方便。
FT43H杠桿浮球式蒸汽疏水閥性能：
|
工作壓力 |
0.01Mpa |
|
過冷度 |
≈0℃ |
|
有負荷漏氣率 |
≈0 |
|
允許背壓率 |
85％ |
|
鑄鋼允許溫度 |
425℃ |
|
不銹鋼允許溫度 |
525℃ |
|
介質 |
飽和蒸汽、凝結水 |
FT43H杠桿浮球式蒸汽疏水閥零部件材料表：
|
零件 |
材料 |
|
閥體、閥蓋 |
WCB/304 |
|
閥座 |
2Cr13/304 |
|
排空氣裝置 |
合金、不銹鋼 |
|
浮球、杠桿 |
不銹鋼 |
|
過濾網 |
不銹鋼 |

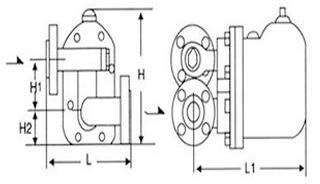

FT43H杠桿浮球式蒸汽疏水閥：（圖）
FT43H杠桿浮球式蒸汽疏水閥外觀尺寸：
|
型號 |
公稱通徑 |
L(mm) |
H(mm) |
H1(mm) |
Sφ(mm) |
AXC(mm) |
|
16 FT44H 25 40 |
15 |
230 |
148 |
88 |
112.5 |
95*95 |
|
20 |
230 |
148 |
88 |
112.5 |
95*95 |
|
|
25 |
230 |
148 |
88 |
112.5 |
95*95 |
|
|
32 |
270 |
238 |
158 |
176 |
147*147 |
|
|
40 |
270 |
238 |
158 |
176 |
147*147 |
|
|
50 |
270 |
238 |
158 |
176 |
147*147 |
|
|
65 |
270 |
238 |
158 |
176 |
210*210 |
|
|
80 |
350 |
300 |
190 |
210 |
210*210 |
|
|
100 |
350 |
300 |
190 |
210 |
210*210 |
FT43H杠桿浮球式蒸汽疏水閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境]要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
